S7-300/400 PLC的逻辑块指令

    逻辑块包括功能(FC)、功能块(FB)、系统功能(SFC)和系统功能块(SFB)。STEP 7的辑块实际上就是子程序。

    逻辑块指令是指逻辑块(FB、FC、SFB、SFC)调用指令和逻辑块(OB、FB、FC)结束指令。调用块或结束块可以是有条件的或是无条件的。

   CALL指令可以调用用户编写的逻辑块或操作系统提供的逻辑块，CALL指令的操作数是逻辑块类型及其编号，当调用的逻辑块是FB块时还要提供相应的背景数据块DB。使用CALL指令可以为被调用逻辑块中的形参赋实际参数，调用时应保证实参与形参的数据类型一致。

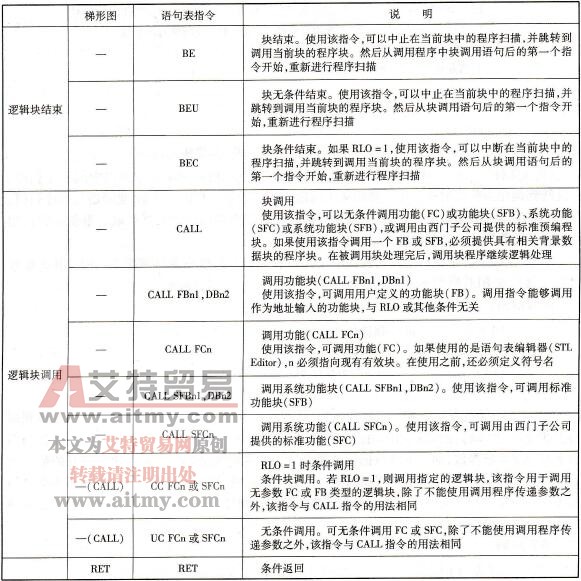

    表3-77    程序控制指令

    逻辑块结束指令包括块无条件结束指令BEU( Block End Unconditional)和块结束指令BE( Block End)及块条件结束指令BEC(Block End Conditional)。
