S7-300/400 PLC的地址寄存器指令

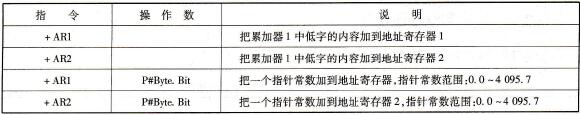

    地址寄存器指令说明见表3-86。

    表3-86    地址寄存器指令说明

    1．+AR1加累加器1至地址寄存器1(+AR1、+AR1<P#Byte.Bit>)

    使用该指令是将地址寄存器AR1的内容加上作为地址偏移量的累加器1中低字的内容，或加上指令中的16位常数，结果在AR1( AR2)中。首先将整数（16位）扩展为符号正确的24位，然后将其加到AR1的最低有效的24位（AR1中的相对地址的部分）。在AR1( AR2)中，区域ID的部分（第24~ 26位）保持不变。要加到AR1、AR2的内容中的整数（16位）由ACCU 1的低字中的值指定。允许值的范围为-32768~+32767。参数P#Byte. Bit（被加到AR1或AR2上的地址）的数据类型为指针常数。要加到AR1、AR2的内容中的偏移量由参数P#Byte，Bit地址指定。指令的执行与状态位无关，而且对状态位没有影响。

   +AR1：加地址寄存器1中内容的整数（16位）通过累加器1低字中的数值定义，允许范围为-32768~+32767。

   +AR1<P#Byte. Bit>：要加上的偏移量通过<P#Byte. Bit>地址定义。

    编程示例1：

   L  +300    说明：将数值装入累加器1低字中

   +AR1    将累加器1低字中的内容（整数，16位）加到地址寄存器1

    编程示例2：

    +AR1 P#300.0    说明：将偏移量300.0加到地址寄存器1

    2．+AR2加累加器1至地址寄存器2*（+AR2、+LAR2<P#Byte.Bit>）

    使用该指令，可以将语句中或累加器1低字中定义的偏移量加至地址寄存器2。首先将整数（16位）扩展为带有其正确符号的2位数，然后加到地址寄存器2的最低有效24位（地址寄存器2中部分相关地址）。地址寄存器2中ID区部分（位24、25和26）保持不变。指令的执行与状态位无关，而且对状态位没有影响。

   +AR2：加地址寄存器2中内容的整数（16位）通过累加器1低字中的数值定义，允许范围为-32768~+32767。

   +AR2<P#Byte. Bit>：要加上的偏移量通过<P#Byte. Bit>地址定义。

    编程示例1：

   L+300    说明：将数值装入累加器1低字中

   +AR2    将累加器1低字中的内容（整数，16位）加到地址寄存器2

    编程示例2：

   +AR2 P#300.0    说明：将偏移量300.0加到地址寄存器2
