S7-300/400 PLC的主控继电器指令编程示例

    MCRA指令必须与MCRD指令（主控继电器去激活）组合使用。编程在MCRA和MCRD之间的指令根据MCR位的信号状态执行。

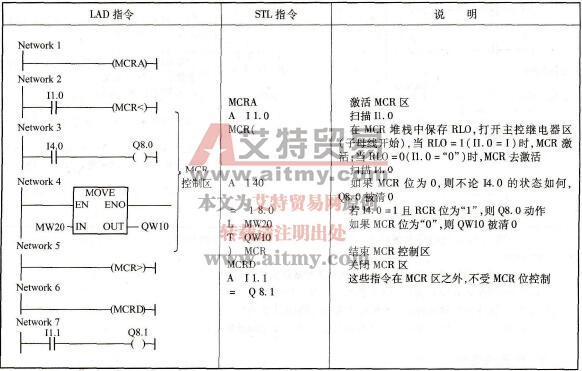

    表3-80    主控继电器指令编程示例1

    注：在梯形图中，主控继电器的4条指令用线圈的形式表示，语句表中的“MCR（”与“）MCR”指令分别用线圈中的“MCR<”和“MCR>”来表示。在表3-80中，MCR位受到I1.0的控制，I1.0为“1”时，MCR堆栈中的MCR位为“1”，I1.0为“0”时，MCR位也为“0”。MCR控制区内的Q8.0的线圈和MOVE指令的执行与否都与MCR位的状态有关。

    打开MCR区后，如果保存在MCR堆栈中的MCR位的状态为“1”，可以视为受它控制左侧的临时“电源线”通电，MCR区内的程序正常执行。

    如果SCR位的状态为“0”，临时“电源线”断电，程序按下面的方式处理：

    “=”指令（输出线圈、中间输出线圈）中的存储位被写入“0”，即线圈断电；被置位和复位(S、R)的存储位保持当前状态不变；传送或赋值指令(T)中的地址被写入“0”。

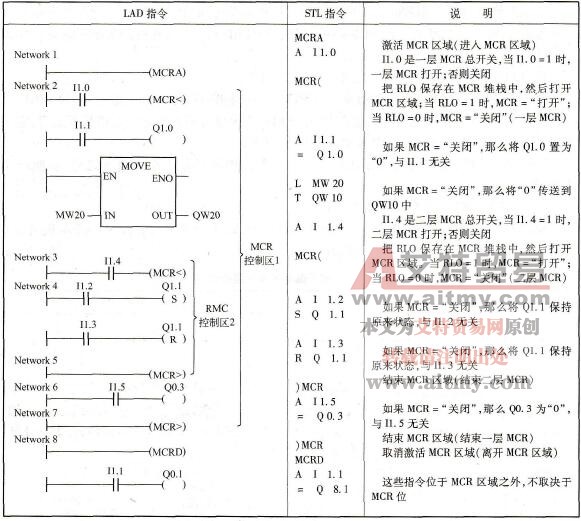

    表3-81    主控继电器指令编程示例2

    注：MCR功能由MCRA梯形逻辑级启动。然后，它可以最多生成8个嵌套的MCR区。在示例1中，有两个MCR区，具有如下执行功能。

    ①I1.0=1（对于区1，MCR接通）：I1.1的逻辑状态被赋值给Q1.0。

    ②I1.0=0（对于区1，MCR断开）：Q1.0为“0”，与I1.1的逻辑状态无关；

    ③I1.4=1（对于区2，MCR接通）：如果I1.2为“1”，则Q1.1置为“1”；

    ④I1.4=0（对于区2，MCR断开）：Q1.1保持不变，与I1.2的逻辑状态无关。
