S7-400机架组态举例

    1)在硬件组态窗口生成一个中央机架（0号机架）和4个扩展机架（1～4号机架），插入CPU模块、电源模块和信号模块。

   2)将IM 460 -0插入中央机架（见图2-28），IM 461 -0插入1~4号扩展机架。IM 460 -0不传输5V电源，有K总线。

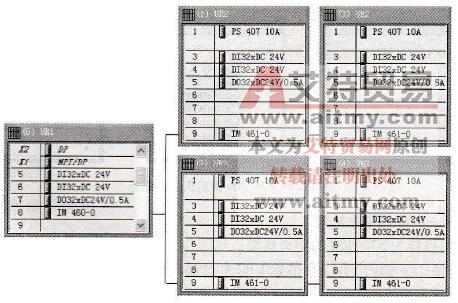

    图2-28    S7 - 400机架连接组态

   3)双击IM 460 -0，在打开的IM 460属性对话框（见图2-29）的“连接”选项卡的“未连接的机架”列表中，可以看到1~4号机架。点击上面的“连接”按钮，选中的未连接机架出现在“已连接的机架”文本框中，将1号机架和2号机架连接到中央机架，在硬件组态窗口中可以看到机架之间自动生成的连接线（见图2-28）。用同样的方法将其他扩展机架连接到中央机架。点击“断开”按钮，可以断开建立的连接。

    图2-29中的C1和C2是IM 460 -0的两个扩展接口。在图2-28中C1连接了1号和3号扩展机架，C2连接了2号和4号扩展机架。

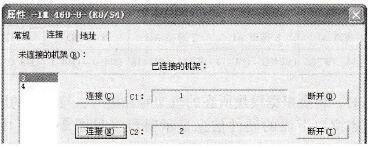

    图2-29    接口模块属性对话框
