编程软件CX-P的工具条说明

    下面艾特贸易小编介绍一下CX-P软件中的工具条。

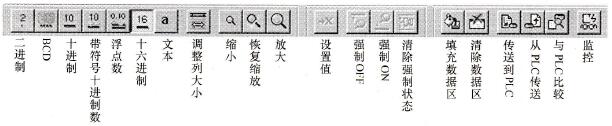

    1．标准工具条

    2．查看工具条

    3．符号表工具条

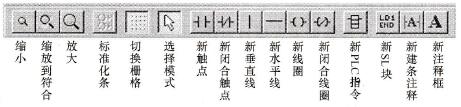

    4．图形工具条

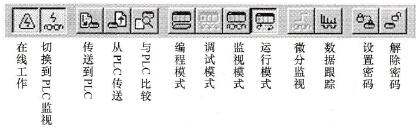

    5．PLC工具条

    6．插入工具条

    7．程序工具条

    8．内存菜单窗口的工具条

    工具条使得操作更加方便，若是记不住工具按钮的功能，可以将鼠标放置在按钮上，这时，就会有提示出现在按钮附近。

    使用CX-P软件开发一个PLC程序的步骤如下：

   (1)启动CX-P软件。

   (2)尝试CX-P软件于PLC之间的连接（使用当前通信参数，只要选择RS-232C通信口）。

   (3)编辑梯形图或助记符程序。

    (4)通过编译程序检查程序的错误。

   (5)使PLC处于在线状态。

   (6)将没有错误的程序下载到PLC中。

   (7)使PLC处于运行或监视模式。

   (8)在梯形图上监视程序的运行。

   (9)在助记符程序编辑窗口监视程序运行。

   (10)建立观察窗口监视程序运行。

   (11)使用时间图观察触点、线圈和数据的变化情况。

   (12)使用微分监视器观察快速变化的信号。

   (13)使用内存观察功能监视各个存储区的数据。

   (14)使用强制功能改变触点、线圈的状态，以便于调试程序。

   (15)使用设置值功能改变定时器、计数器或数据区的数据，使调试工作更加容易。
