编程软件CX-P的工具菜单说明

    (1)网络配置工具菜单：一般情况下，只是计算机和单台PLC连接的SYSMAC WAY网络，所以下面就这种应用情况进行说明。

    选择此菜单后，显示17-27所示的窗口。

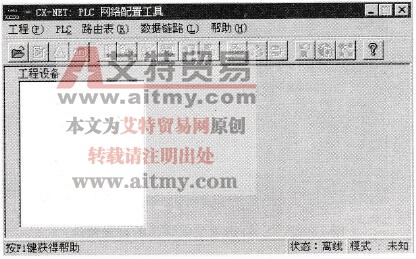

    图17-27    网络配置工具窗口

    在该窗口选择工程/新建菜单建立一个项目文件，然后选择工程/增加设备菜单，增加一个新设备、输入新设备(PLC)名称、型号和CPU型号和网络类型后，单击确认按钮，显示图17-28所示的窗口。

    在该窗口可以选择常用的菜单对PLC进行操作：

   PLC/打开菜单：与PLC进行连接。

   PLC/信息菜单：显示PLC信息。

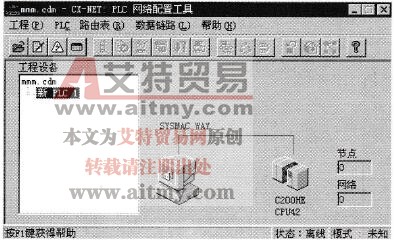

    图17-28    建立了项目后的网络管理窗口

   PLC/设置模式：设置PLC工作模式。

   PLC/错误标记：显示PLC的错误记录。

   PLC/设置：对PLC进行设置。

   PLC/I/O表：从PLC读、向PLC写和与PLC比较I/O表。

    另外，窗口中还有用于其他种类通信的路由和数据链路设置菜单。

   (2)打印实用工具：该菜单用于设置打印内容、页面并打印梯形图等内容。

   (3)选项：该菜单用于设置梯形图、PLC型号等项内容。选择该菜单，显示图17-29所示的窗口，在该窗口中共有4个页面。

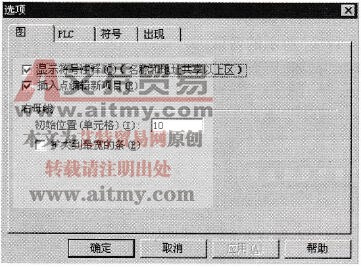

    图17-29    工具/选项菜单弹出的设置窗口

    ①图页面，用于设置梯形图有关的内容，如右母线的位置。

    ②PLC页面，用于设置PLC的型号和CPU的型号。

    ③符号页面，用于设置插入点编辑新符号等项内容。

    ④出现页面，用于设置梯形图的光标、图元素、引用、选择状态、虚像、前景色、背景色、字体及是否3D显示等方面的内容。选择该菜单，弹出的窗口如图17-30所示。

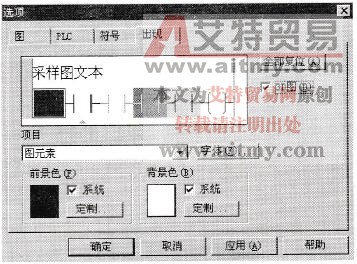

    图17-30    梯形图设置窗口
