CP1H系列PLC在植物灌溉控制系统中的应用实例

    控制植物的灌溉，要求：

    A类植物是水生植物，要求：通过液位开关控制液位在最大值(S1)和最小值(S2)之间。

    B类植物需要定时灌溉，要求：6：00～6：30之间，23：00～23：30之间打开喷灌系统。

    C类植物需要每隔一天的晚上23：10灌溉一次，每次10min。

    系统组成：

    最大值液位开关S1；

    最小值液位开关S2；

    A类植物灌水水泵Q1；

    B类植物的灌溉水泵Q2；

    C类植物的灌溉水泵Q3。

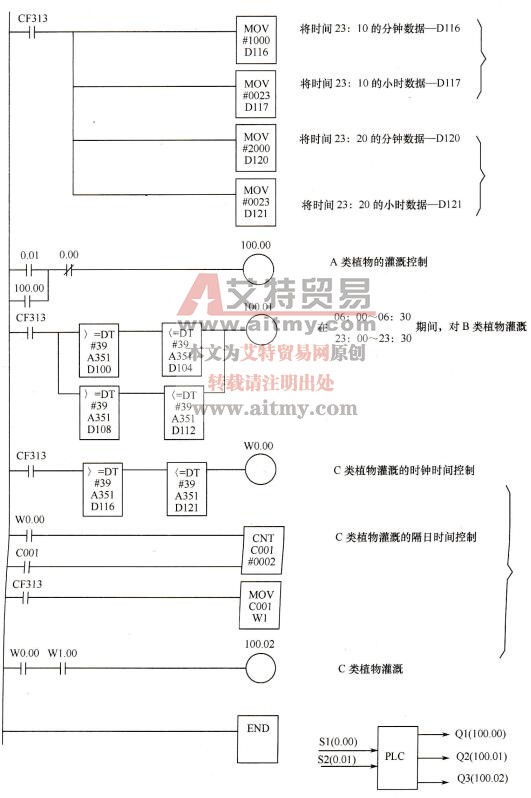

    控制梯形图如图15-8所示。

    图15-8    实例的参考梯形图
