CP1H系列PLC在液体储存罐的液位报警控制中的应用

    控制要求：当储存罐内的液体量太少，接收到浮球开关信号时进行报警(见图15-4)。报警按自动复位方式和手动复位方式两种情况进行报警。当选择开关打到自动复位报警位置时，系统出现报警后，蜂鸣器鸣笛，报警灯闪烁15次后，报警结束，或者在报警灯闪烁不到15次时由人工通过复位按钮，终止报警；当选择开关打到手动复位报警位置时，系统出现报警后，蜂鸣器鸣笛，报警灯一直闪烁，直到操作人员按下复位按钮时，报警结束。报警时对报警灯的闪烁要求是，亮1s，灭0.5s。

    系统组成：

    浮球开关信号S1；

    手自动选择开关S2；

    手动复位按钮S3；

    报警灯Q1；

    蜂鸣器Q2。

    设计中手自动开关信号，使用0.01输入接口，0.01 OFF为自动方式，0.01 ON为手动方式。

    梯形图如图15-5所示。

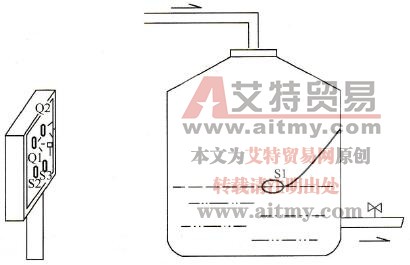

    图15-4    实例的工艺示意图

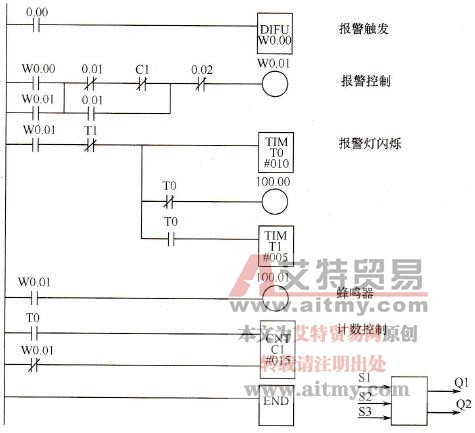

    图15-5    实例的梯形图
