编程软件CX-P的启动

    在开始菜单中找到Omron/CX-Programmer/CX-Programmer菜单就可以启动软件。软件启动后屏幕显示如图17-1所示的窗口。

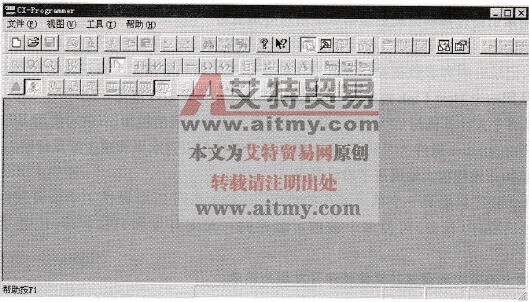

    图17-1    软件启动后的屏幕显示

    软件一旦启动，就可以单击文件/新建菜单建立一个新的PLC编程文件。

    在弹出的改变PLC窗口需要：

   (1)指定设备名，该名称可以随意输入。

   (2)指定设备类型(PLC的型号)，设备类型需要和被编程的PLC -致。然后单击设定按钮，选择CPU的类型。

   (3)选择网络类型，如果是计算机和PLC -对一进行RS-232C通信，应该选择SYSMACWAY，然后单击设置按钮，在弹出的窗口选择驱动器页面设置RS-232C通信参数，若是PLC使用默认RS-232C通信参数，则也选择默认参数就可以，但是应该选择连接到计算机的RS-232C通信口(COM1或COM2)。

    设置完成后，单击“确定”关闭窗口，然后选择PLC/在线工作菜单与PLC进行连接以确定连接的正确性。若是不能够建立正确连接，则需要重新设置通信参数。

    建立了新文件的窗口如图17-2所示。

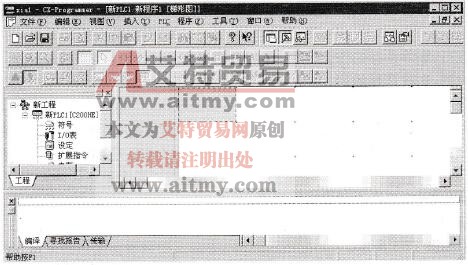

    图17-2    建立了新文件的窗口

    从图17-2可以看出屏幕分为4部分。屏幕左侧是工程管理窗口，屏幕右侧是梯形图编辑窗口，屏幕底部是报告文件显示窗口，屏幕上部是菜单和工具按钮。
