CP1H-XA型PLC无协议通信时发送和接收的数据帧

来源:艾特贸易2017-08-02

简介采用无协议通信方式时,执行一条 TXD/RXD 指令可以最多发送或接收包括起始码和结束码在内的 259 字节的数据,其中数据最大为 256 字节,起始码和结束码通过 PLC 设定来选择。数据帧的

    采用无协议通信方式时,执行一条TXD/RXD指令可以最多发送或接收包括起始码和结束码在内的259字节的数据,其中数据最大为256字节,起始码和结束码通过PLC设定来选择。数据帧的结构见表13-2

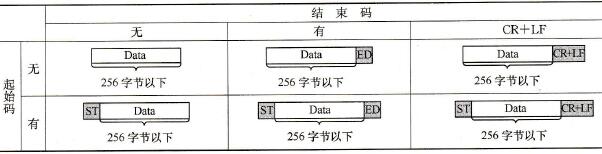

    13-2    无协议通信的数据帧结构

无协议通信的数据帧结构

    如果设定了起始码或结束码,那么PLC向外部设备发送数据时,PLC根据预先设定的参数自动加入起始码或结束码。在利用RXD指令接收数据时,PLC仅将数据保存到指定的目标单元。
