编程软件CX-P具有功能指令的程序设计

    第1、2步同前例。

    第3步：画梯形图。按照图17-44画梯形图。



    图17-44     具有功能指令的程序的梯形图

    第4步：编译程序。梯形图画完之后，选择程序/编译菜单，对该梯形图程序进行编译，以检查程序的正确性。无论是正确或错误，都会在输出窗口报告信息。

    第5步：连接计算机与PLC。选择PLC/在线工作菜单，连接计算机与PLC。

    第6步：下载程序。选择PLC/转换/到PLC菜单，将梯形图程序下载到PLC中。

    第7步：监视程序运行。选择PLC/监视菜单，可以在梯形图窗口观察到触点和线圈得电或失电的状态。

    第8步：助记符窗口观察程序执行情况，如图17-45所示。

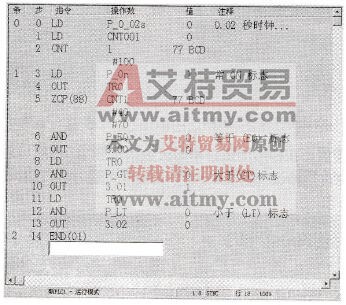

    图17-45    助记符窗口

    第9步：建立观察窗口，观察PLC运行。选择视图/观察菜单，监视PLC运行。这需要在弹出的观察窗口右击，选择增加菜单，将要观察的地址添加到观察窗口中。添加完地址的观察窗口如图17-46所示。

    第10步：用时间图监视。选择PLC/时间图监视菜单，显示时间图监视窗口，在该窗口选择操作/配置菜单后，在弹出的窗口选择位地址页面，然后在字地址页面输入计数器的地址TC1，在位地址页面输入三个输出线圈的地址3.0、3.1和3.2。关闭该配置窗口后，选择操作/执行菜单，就显示图17-47所示的时间监视图。

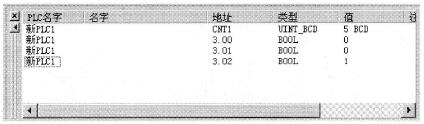

    图17-46    从观察窗口观察PLC运行

    第11步：在内存窗口监视。用鼠标选择PLC/内存菜单，屏幕弹出内存显示窗口，在该窗口左侧的内存管理窗口双击DM图标，再双击IR图标．然后选择该窗口的在线/监控菜单，则就可以从图17-48所示窗口中的相应地址读出PLC运行中产生的数据。

    图17-47    时间图监视器窗口

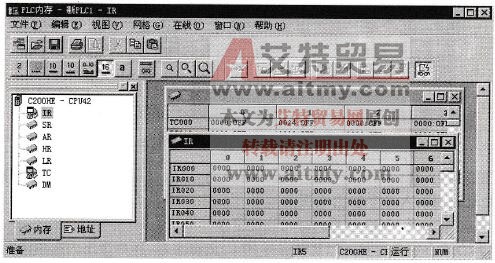

    图17-48    内存数据显示窗口
