CP1H-XA型PLC的无协议通信参数设置

    无协议通信是OMRONPLC的一种简单的串行通信方式，它不使用固定协议，也不经过数据转换，采用通信端口输入/输出指令(TXD/RXD指令)与计算机、打印机、条码阅读器或其他带有RS-232C或RS-422A/485端口的外部设备进行串行通信。虽然称为无协议通信，但实际上可根据外部设备的通信协议来编程以实现双方的通信，因此，这种通信方式显著的特点是灵活性高和适应性广。

    无论采用哪种串行通信方式，都需要对PLC的串行通信端口的相关参数进行设定，因此首先了解一下欧姆龙串行通信有关的参数设定信息。

   CP1H通信参数通过编程软件CX-Programmer设定，可选择通信波特率、通信模式、起始码和结束码等参数，具体如图13-1所示。

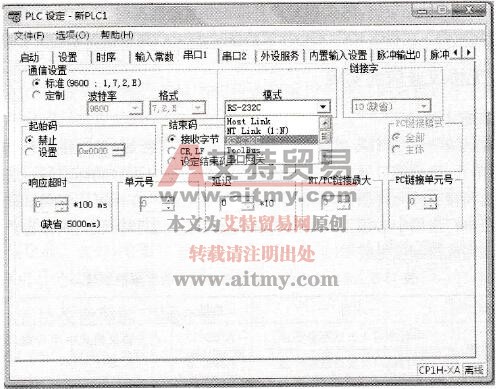

    图13-1    CP1H通信端口参数设定界面

    在采用无协议通信方式时，根据通信双方设备的情况，按照表13-1来设置PLC的通信参数。

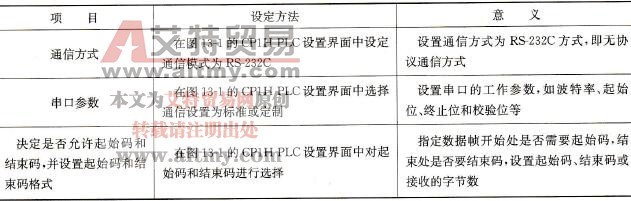

    表13-1    无协议通信时通信参数的设置
