编程软件CX-P具有定时器和计数器的程序设计

    第1、2步同前例。

    第3步：画梯形图。按照图17-37画梯形图。

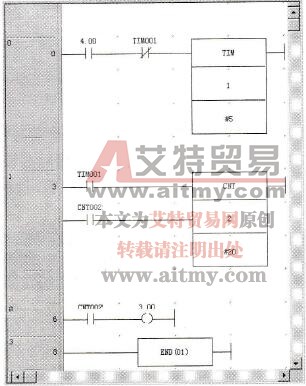

    图17-37    具有定时器和计数器的程序的梯形图

    第4步：编译程序。梯形图画完之后，选择程序/编译菜单，对该梯形图程序进行编译，以检查程序的正确性。无论是正确或错误，都会在输出窗口报告信息。

    第5步：连接计算机与PLC。选择PLC/在线工作菜单，连接计算机与PLC。

    第6步：下载程序。选择PLC/转换/到PLC菜单，将梯形图程序下载到PLC中。

    第7步：监视程序运行。选择PLC/监视菜单，可以在梯形图窗口观察到触点和线圈得电或失电的状态。

    第8步：助记符窗口观察程序执行情况，如图17-38所示。

    图17-38    助记符窗口

    第9步：建立观察窗口，观察PLC运行。选择视图/观察菜单，监视PLC运行。这需要在弹出的观察窗口右击，选择增加菜单，将要观察的地址添加到观察窗口中。添加完地址的观察窗口如图17-39所示。

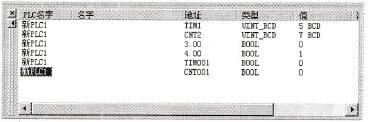

    图17-39    添加完地址的观察窗口

    第10步：用时间图监视。选择PLC/时间图监视菜单，屏幕显示时间图监视窗口，在该窗口选择操作/配置菜单后，在弹出的窗口选择位地址页面，然后在该页面右击选择新建菜单后输入地址，最后得到图17-40所示的窗口。关闭该窗口后，选择操作/执行菜单，就显示图17-41所示的时间监视图。

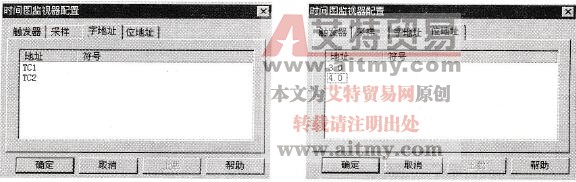

    图17-40    时间图监视器设置

    第11步：练习强制置位和复位。在梯形图窗口首先用鼠标选择需要进行强迫动作的触点4.00，然后右击，在弹出的右键菜单中选择强制/ON菜单，这时就可以看见好像将这个触点闭合了一样，同时在该触点旁边显示了一把锁，表示该触点是强制操作的触点，要解除强制，还需要选择鼠标右键菜单中的强制/取消菜单。

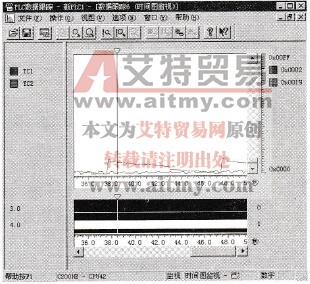

    图17-41    时间图监视窗口

    第12步：使用微分监视。线圈3.00得电时间很短，必须使用微分监视功能才能知道它是否得电。要使用微分监视功能，应该在梯形图窗口用鼠标选择线圈3. 00，然后选择PLC/微分监视菜单，这时弹出图17-42显示的对话框。在该对话框确认监视地址的正确性后，单击启动按钮，这时显示图17-43所示的微分监视窗口。该窗口底部右侧的显示区变成黑色表示检测到一次上升沿，同时进行一次计数。

    图17-42    设置微分监视对话框

    图17-43    微分监视窗口

    第13步：更改设置值。在梯形图窗口单击计数器的预置值，然后右击，选择设置值菜单，弹出图17-44所示的窗口，输入新值(#10)后单击确定按钮，则可以看到计数器的预置值发生了变化。

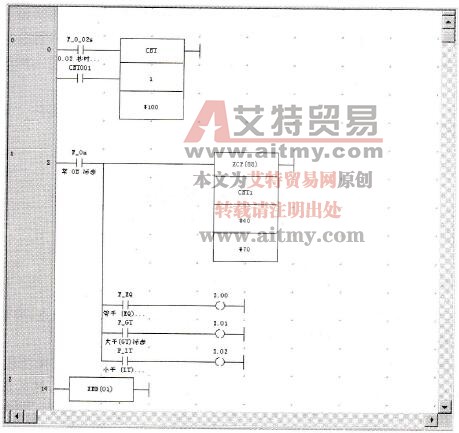

    图17-44    具有功能指令的程序的梯形图
