编程软件CX-P的简单梯形图程序设计

    第1步：启动CX-P软件。

    第2步：建立新工程文件。在弹出的窗口输入设备名（随意输入）、设备类型(C200HE)、CPU型号（单击设定按钮后选择CPU42）、网络类型(因为是计算机与单个PLC的RS-232C通信，所以选择SYSMAC WAY)。这时屏幕显示出梯形图画图窗口。

    第3步：画梯形图。在梯形图窗口画出图17-32所示的梯形图。

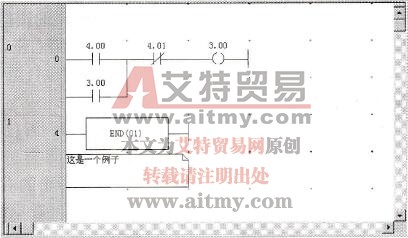

    图17-32    简单梯形图程序的梯形图

    第4步：编译程序。梯形图画完之后，选择程序/编译菜单，对该梯形图程序进行编译，以检查程序的正确性。无论是正确或错误，都会在输出窗口报告信息。

    第5步：连接计算机与PLC。选择PLC/在线工作菜单，连接计算机与PLC。一般情况下若是PLC使用默认的通信参数，计算机除串行口号外也使用默认参数，则通信不会发生困难。若是不能通信，换个通信口试一试！

    第6步：下载程序。选择PLC/转换/到PLC菜单，将梯形图程序下载到PLC中。如果下载过程中选择了扩展函数（指令），则需要将PLC中CPU的DIP开关的扩展函数（指令）使用开关置为ON。

    第7步：监视程序运行。选择PLC/监视菜单，可以在梯形图窗口观察到触点和线圈得电或失电的状态。

    第8步：助记符窗口观察程序执行情况，如图17-33所示的助记符窗口。

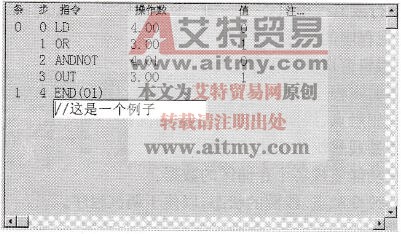

    图17-33    助记符窗口

    第9步：建立观察窗口，观察PLC运行。选择视图/观察菜单，监视PLC运行。这需要在弹出的观察窗口右击，选择增加菜单，将要观察的地址添加到观察窗口中。添加完地址的观察窗口如图17-34所示。

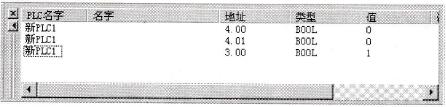

    图17-34    添加完地址的观察窗口

    第10步：用时间图监视。选择PLC/时间图监视菜单，显示时间图监视窗口，在该窗口选择操作/配置菜单后，在弹出的窗口选择位地址页面，然后在该页面右击，选择新建菜单后输入地址，最后得到图17-35所示的窗口。关闭该窗口后，选择操作/执行菜单，就显示图17-36所示的时间监视图。

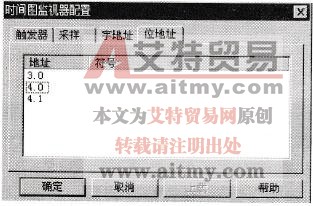

    图17-35    时间图监视器设置

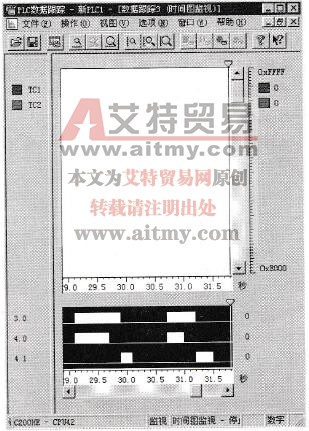

    图17-36    时间监视器窗口显示的时间图

    第11步：练习强制置位和复位。在梯形图窗口首先用鼠标选择需要进行强迫动作的触点4.00，然后右击，在弹出的右键菜单中选择强制/ON菜单，这时就可以看见好像将这个触点闭合了一样，同时在该触点旁边显示了一把锁，表示该触点是强制操作的触点，要解除强制，还需要选择鼠标右键菜单中的强制/取消菜单。
