CP1H-XA型PLC的模拟量输入和输出的使用

    CP1H-XA型PLC模拟量输入/输出使用时按下述过程进行。首先需要确定所使用的输入类型，通过拨动开关选择各输入通道是电流输入还是电压输入类型，然后利用CX-P软件设置模拟量通道的分辨率，设置各输入/输出通道的量程。完成上述配置并正确接线后，即可进行A/D转换结果的读取和D/A输出数据的写入。图12-5利用MOV指令将模拟量输入通道0的转换结果传送到D1000存储单元，将D2000单元的数据写入模拟量输出通道0进行模拟量输出。

    图12-5    A/D和D/A转换的梯形图

    模拟量输入具有平均值滤波功能和断线检测功能。平均值滤波功能可通过CX-P中的PLC系统设定来选择。将前8次输入的动态平均值作为转换数据输出，提高模拟输入的抗干扰能力。

    断线检测功能是当输入量程为1～5V而输入信号不足0.8V时，或输入量程为4～20mA而输入信号不足3. 2mA的情况下，判断为输入信号发生断线，此时数据转换结果为8000H，并且特殊辅助继电器A434 CH中相应断线检测标志位置1，见表12-7。在实际使用过程中可通过判断相应通道的转换结果或将特殊辅助继电器A434CH中的位作为逻辑条件，来决定对模拟量输入转换结果的取舍。当输入信号的转换结果恢复正常时，断线检测功能将把特殊辅助继电器相应的位恢复到正常状态，同时进行正常A/D转换。

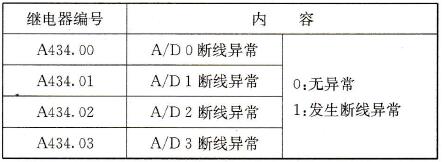

    表12-7    CP1H-X/XA型模拟量相关特殊继电器

    注意：CP1H-XA型PLC从电源为ON开始到最初的转换数据被保存到输入通道为止，大约需要1. 5s的时间。可通过检测初始处理结束标志(A434. 04)是否为1来判断A/D数据的有效性。
