CP1H-XA型PLC的单元接线与设置
来源:艾特贸易2017-08-02
简介1) 输入端子及接线 内置的模拟量输入 / 输出通过专用的端子台来完成相应的输入 / 输出接线,其引脚功能见表 12-5 。 模拟输入的输入形式由内置模拟输入切换开关来完成,开关位置与
1)输入端子及接线
内置的模拟量输入/输出通过专用的端子台来完成相应的输入/输出接线,其引脚功能见表12-5。
模拟输入的输入形式由内置模拟输入切换开关来完成,开关位置与输入点的关系如图12-1所示。ON端表示采用电流输入模式,OFF端表示采用电压输入模式,出厂时设置为OFF。模拟量输出有专用的电压和电流输出接线端子,不需要做设定。

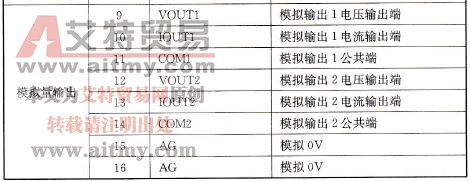

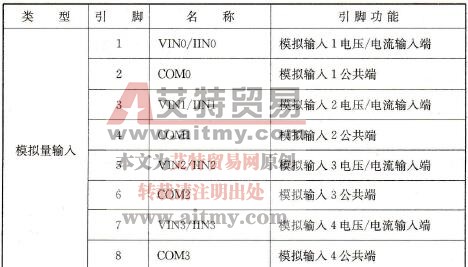

表12-5 CP1H-XA型模拟量输入/输出引脚功能

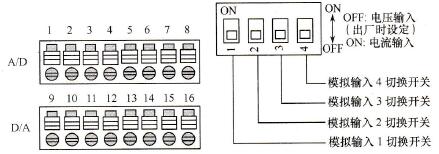

图12-1 CP1H-XA内置模拟量输入/输出端子和选择开关
模拟输入/输出与内部电路之间通过光电耦合器隔离,但各输入/输出之间不隔离。
(1)模拟量输入接线。模拟量输入单元将输入的电压或电流信号,转换成数字量后存储到PLC中对应的模拟输入继电器中。电压信号可选的量程有4种:0~5V、1~5V、0~10V和-10~+10V。电流输入信号的可选量程为0~20mA和4~20mA。模拟量输入通道的接线方式如图12-2所示。

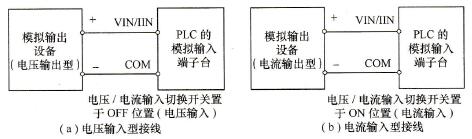

图12-2 CP1H-XA内置模拟量输入通道的接线方式
输入/输出连接线需要使用带屏蔽的两芯双绞电缆,但不要连接屏蔽线。注意:要将没有使用的输入端子的“+”端和“-”端短接。
(2)模拟量输出接线。模拟量输出单元将指定的数字量转换成模拟信号输出,根据外部设备的不同,可选择电压信号或电流信号输出。一般情况下,电压信号适合近距离传输,电流信号适合远距离传输。电压输出信号的可选量程有4种:0~5V、1~5V、0~10V和-10~+10V。电流输出信号的可选量程为0~20mA和4~20mA。模拟量输出通道的接线方式如图12-3所示。
2)量程和分辨率设置
输入信号的量程通过编程软件CX-P来设定,如图12-4所示。分辨率有1/6000、1/12000两种,但是分辨率一旦选定,则所有输入及输出通道公用一个分辨率,不能单独选择。模拟量输出的形式、量程均通过PLC系统设定进行选择。

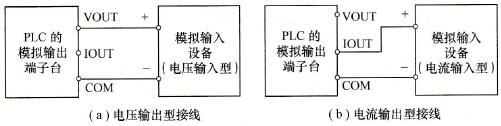

图12-3 CP1H-XA内置模拟量输出通道的接线方式
量程一旦被设定,则在CP1H的电源为ON期间不能变更。改变设置需要在PLC系统设定变更后,再次接通CP1H CPU单元的电源才有效。

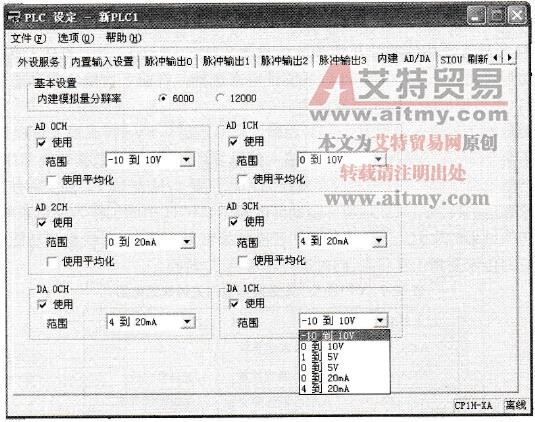

图12-4 CP1H-XA内置模拟量输入/输出的量程和分辨率选择
