CP1H系列PLC的数据存储区(DM)

    PLC完成控制任务时，需要进行数据处理和数据计算，所以PLC备有专用于存储数据的存储单元，称为数据存储区(DM)。

    数据存储区用于内部数据的存储和处理，存放内部运算的中间结果及最终结果、处理数据的中间结果及最终结果、转换数据、由外部设备输入的各种数据以及特殊I/O单元的设定数据等。该区域只能以字为单位进行存取，不支持位的读写操作，但可应用TST(位测试)指令、TSTN(位测试否定)指令判断位的ON/OFF，不支持强制置位/复位。

    数据存储区(DM)占用32768CH，寻址范围为D00000～D32767CH。CP1H将上述区域分为4个区，其地址和用途见表10-12。

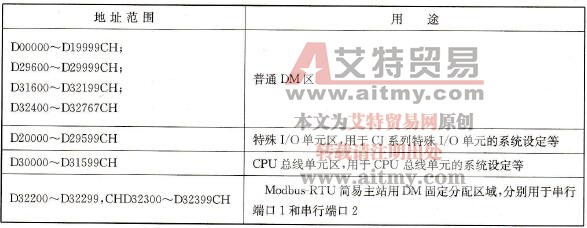

    表10-12    数据存储区分配表
