CP1H PLC存储区介绍

    正确使用PLC需要把硬件和软件有机地结合起来，PLC内部的存储区是硬件和软件联系的桥梁和纽带。PLC输入/输出通道的数据映射到存储区，PLC程序就集中体现在对存储区不同区域存储单元或位的操作上。

   PLC的操作系统都已按用途对存储区进行了划分，如输入继电器、输出继电器、定时器、计数器等。用户使用时，不需要像计算机编程时先对其进行定义，可以直接使用，编程时很方便。但需要弄清楚以下内容：每个区的功能、寻址方式、访问方式、读写方法，尤其是CIO区存储器的分配和链接方式。

    为了合理有效地组织输入/输出、用户程序、数据，PLC按照功能用途将内部存储器划分为不同的区域。CP1H的内部存储区可大致划分为通道输入/输出区CIO、数据存储区、中间继电器区和特殊功能区，具体见表10-10。

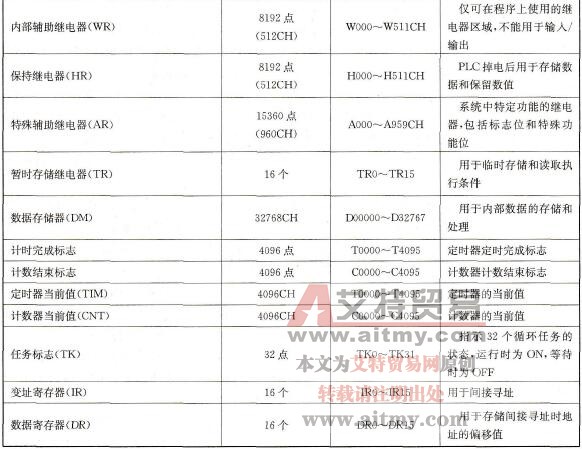

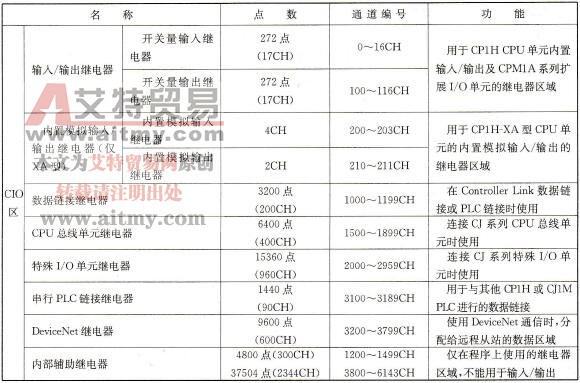

    表10-10    CP1H存储区分配表

    CP1HPLC的基本存储单位是字。每个字由16位组成，从右到左编号为00～15，最高位是指位15，最低位是指位00。

    存储区有按通道（字）访问和按位访问两种方式。按字访问时，以字所在存储区的字符代码加上该字的编号形成的字号来进行访问。例如特殊辅助继电器区的字A434。但是CIO区的存储器不需要在数字编号前附加字符代码CIO，即可进行访问。按位访问时，需要在相应的字号后面增加位的标示符00～15来表示字中的位，例如代表AD输入1断线异常的特殊辅助继电器A434.00。

    需要注意的是，有的存储区支持按字和按位两种方式进行访问，有的只支持其中一种。另外有的存储区支持读/写，有的存储区只支持读或只支持写。
