编程软件CX-P模拟量单元的程序设计

    如下模拟量实验中使用MAD01模拟量单元，需要向该单元的A/D输入端输入一个0～10V的直流电压，而且要准备一块数字万用表测量该单元D/A输出端的直流电压。

    【例1】使用MAD01单元的A/D转换输入1，将0～10V直流电压采集到DM0005存储单元中。

    第1步：建立新工程文件，然后输入图17-49所示的梯形图。

    第2步：选择PLC/在线工作菜单，使PLC处于在线状态。

    第3步：选择PLC/转移/到PLC菜单，将梯形图程序下载到PLC中。

    第4步：在工程工作区双击内存图标，使屏幕显示内存数据管理窗口，然后在内存管理窗口左侧单击DM图标，使DM数据区显示在窗口。

    第5步：选择PLC/操作模式/监视菜单，使PLC工作在监视模式。

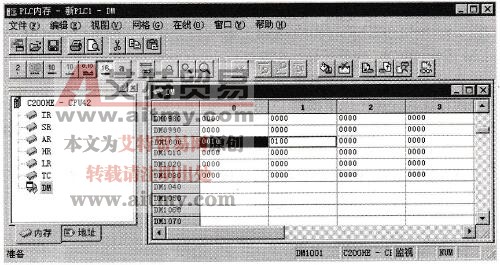

    第6步：在内存数据管理窗口中找到DM1000和DM1001存储单元，然后在DM1000单元中输入0010，在DM1001单元输入0100，使该两个单元处于选择状态，如图17-50所示。

    第7步：选择在线/传送到PLC菜单，弹出图17-51所示的窗口，将传送范围设定为选择，然后单击下载按钮。这时选择单元的数据就传送到PLC中。

    第8步：断开PLC电源30s后，重新接通PLC电源，使下载到PLC的设置生效。

    第9步：建立观察窗口，观察PLC运行。

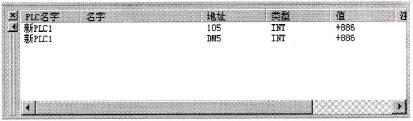

    选择视图/观察菜单，监视PLC运行。这需要在弹出的观察窗口右击，选择增加菜单，将要观察的地址添加到观察窗口中。添加完地址的观察窗口如图17-52所示。

    图17-49    例1的梯形图

    图17-50    内存数据管理窗口

    图17-51    下载范围选择窗口

    图17-52    观察窗口观察A/D转换结果

    【例2】使用MAD01单元的A/D转换输入1，将0～10V直流电压采集到DM0005存储单元中，然后再将它送入D/A转换输出1。D/A输出电压的范围与A/D相同。

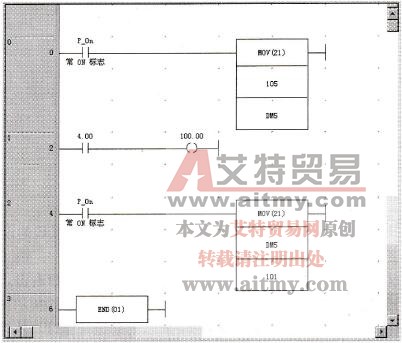

    第1步：建立新工程文件，然后输入图17-53所示的梯形图。

    第2步：选择PLC/在线工作菜单，使PLC处于在线状态。

    图17-53    例2的梯形图

    第3步：选择PLC,/转移/到PLC菜单，将梯形图程序下载到PLC中。

    第4步：在工程工作区双击内存图标，使屏幕显示内存数据管理窗口，然后在内存管理窗口左侧单击DM图标，使DM数据区显示在窗口。

    第5步：选择PLC/操作模式/监视菜单，使PLC工作在监视模式。

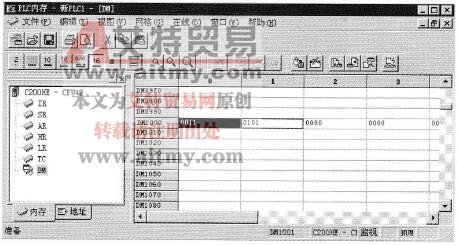

    第6步：在内存数据管理窗口中找到DM1000和DM1001存储单元，然后在DM1000单元中输入0011，在DM1001单元输入0101，使该两个单元处于选择状态，如图17-54所示。

    图17-54    设置DM1000和DM1001单元

    第7步：选择在线/传送到PLC菜单，弹出图17-55所示的窗口，将传送范围设定为选择，然后单击下载按钮。这时选择单元的数据就传送到PLC中。

    图17-55    下载范围选择窗口

    第8步：断开PLC电源30s后，重新接通PLC电源，使下载到PLC的设置生效。

    第9步：建立观察窗口，观察PLC运行。

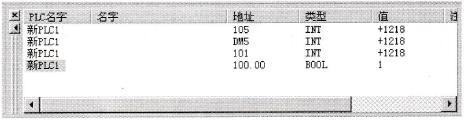

    选择视图/观察菜单，监视PLC运行。这需要在弹出的观察窗口右击，选择增加菜单，将要观察的地址添加到观察窗口中。添加完地址的观察窗口如图17-56所示。

    图17-56    观察窗口观察A/D和D/A转换

    图17-57    助记符窗口观察程序的运行

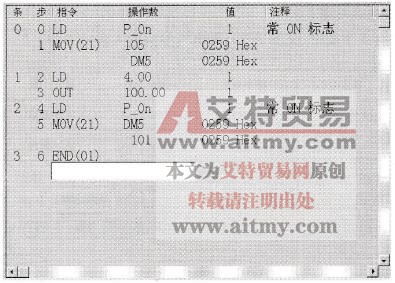

    第10步：选择视图/助记符菜单，弹出图17-57所示的助记符窗口。从该窗口可以方便地观察程序执行情况。
