CP1H系列PLC的晶体管输出型数字量输出单元

    CP1H-X/XA型的晶体管输出单元有漏型和源型两种类型，其电路如图10-12所示。一般情况下，晶体管型的输出单元只能用于直流负载，具有响应速度快、电气寿命长和可靠性高的优点，但是过压和过流能力较差。

    晶体管输出型的内部电路包含光电隔离电路、驱动电路和功率输出晶体管电路，其中功率晶体管作为无触点开关元件，控制负载的通断。图10-12(a)是CP1H-X/XA40DT-D型输出单元内部电路图，属于漏型输出形式，接线时电源负极接公共端。图10-12 (b)是CP1H-X/XA40DT1-D型输出单元内部电路图，属于源型输出形式，接线时电源正极接公共端。

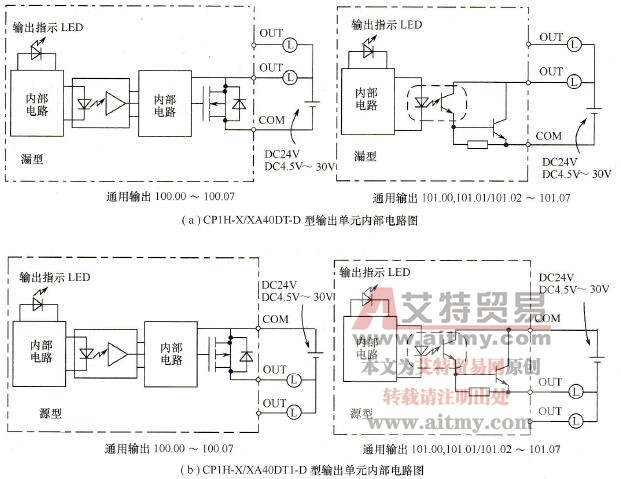

    图10-12    CP1H-X/XA型晶体管输出单元电路图

    CP1H-X/XA型的晶体管输出单元的性能指标见表10-9。使用晶体管型的输出单元时首先要注意其带负载能力，最大电流和电压不要超过表中的规定值，使用中应该在输出回路中串联保险丝或聚合物自恢复保险，防止电流过大或负载短路造成的元件损坏。保险丝的容量为输出额定值的2倍。

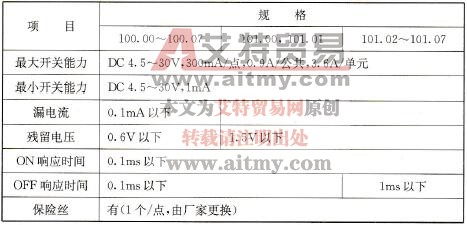

    表10-9    CP1H-X/XA型PLC晶体管输出型参数

    当晶体管输出电路处于关断状态时会有0.1mA的漏电流，在负载小的情况下可能引起误动作，尤其在负载是晶体管或晶闸管的情况下，这种可能性加大。此时可通过在负载两端并联旁路电阻解决该问题。

    如果负载为感性负载，需要增加浪涌吸收电路，防止反向电动势造成输出级晶体管的损坏。但是增加浪涌吸收电路会造成OFF响应时间增加，从而影响了开关频率，在高速输出时要注意这种影响。

    当负载为TTL电路时，如果晶体管输出的残留电压大于TTL电路的标准低电平，会造成工作异常，因此晶体管输出型的电路一般通过CMOS电路转换后再与TTL电路连接。此外，晶体管输出需要用上拉电阻。
