CP1H系列PLC的继电器输出型数字量输出单元

    CP1H-X/XA型PLC继电器输出型的内部电路结构如图10-10所示，继电器输出型的优点是负载电压范围宽，导通压降小，瞬时过压过流的承受能力强。其性能参数规格见表10-8。

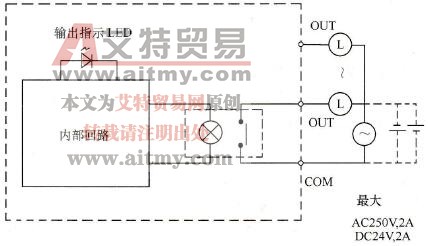

    图10-10    CP1H-X/XA型PLC继电器输出型的内部电路

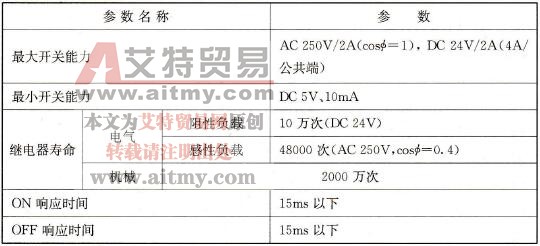

    表10-8    CP1H-XA输出单元继电器输出型参数

    由于内部是一个小型直流24V继电器作为开关元件，因此负载L的供电可采用直流或交流供电。需要注意负载中流过的电流不要超过表10-8的限制。

    采用继电器输出型的PLC输出单元时要充分考虑继电器接点的寿命问题，继电器接点的寿命与负载类型和负载大小有较大关系。从表10-8中可以看出，感性负载且为交流供电时，接点有效的电气寿命只有48000次。从图10-11可看出当负载增大时，接点寿命呈下降趋势。因此需要根据实际情况估计接点动作次数，确保在有效期内接点功能正常。

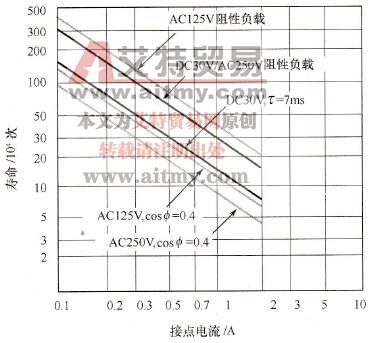

    图10-11    输出继电器接点与负载关系

    由于公共端的数量少于输出端的数量，有可能会有几个回路公用一个公共端的情况，此时需要注意公用的公共端的电流不能超过4A。另外在实际中有些负载不能有公共端，需要做合理的安排。

    继电器输出型的ON/OFF响应时间较长，要考虑输出信号的动作频率。如果输出信号频率高，要求的响应时间小于15ms，则会造成控制失真，不能完成预定的控制功能，此外频繁动作会导致节点过早失效，影响整个系统的可靠性。

    如果负载为非阻性负载，应该选择恰当的灭弧电路（浪涌吸收器）来保护输出节点，常用的有阻容串联电路、压敏电阻、二极管及瞬变抑制器。推荐的阻容参数为电阻50Ω，电容0.47μF/200V。如果采用二极管方式，二极管的峰值反向耐压要达到负载电压的3倍以上，整流电流大于1A。还要注意到当在输出单元继电器节点上并联了灭弧电路以后，会延长继电器原有的ON/OFF响应时间。
