CP1H型PLC的PC Link通信方式

来源:艾特贸易2017-08-02

简介欧姆龙提供了 PC l ink 通信方式,这种通信方式可以无须编程自动进行 PLC 与 PLC 之间的数据交换和共享,共享的数据区为链接继电器区。当在被链接的一台 PLC 的链接继电器区写入数据的

    欧姆龙提供了PC link通信方式,这种通信方式可以无须编程自动进行PLCPLC之间的数据交换和共享,共享的数据区为链接继电器区。当在被链接的一台PLC的链接继电器区写入数据的时候,该数据会自动写到另一台PLC的相同字中,每台PLC链接字可指定自己写入的字和由对方PLC写入的字。每台PLC可读,但不可写由对方PLC写入的数据。

   CP1HPLC除了通过RS-232C端口形成11链接外,还可通过RS-422A/485选件板构成1N链接,最多实现9PLC互连。其链接方式具有全站链接方式和主站链接方式两种。

    1CP1H的串行PLC链接方式

   1)全站链接方式

    全站链接方式是指主站和从站都反映所有其他站的数据的方式。主站CP1H CPU单元及各从站CP1H CPU单元将分配给主站/从站相应的自身区域发送到所有的其他站的同一区域,实现数据的共享。CJIM CPU单元也可参与到该链接方式中。

    如图13-3所示,有一台CP1H作为主站,两台CP1H和一台CJ1M CPU单元作为从站,设定链接通道数为10CH的情况下,各PLC将自己的数据传送到其他PLC对应的串行链接继电器区域。

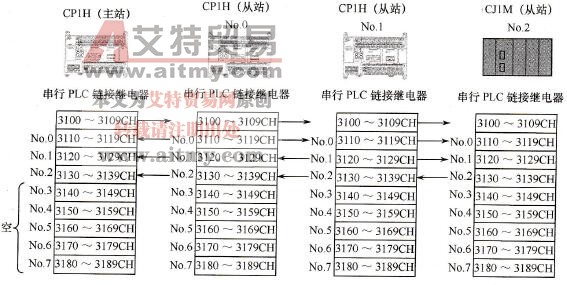

全站链接方式

    13-3    全站链接方式

    全站链接方式时,PLC主站和PLC从站的继电器区域分配情况见表13-5。从表中可以看出每台PLC使用的串行PLC链接继电器的数量与链接通道数有关,主站总是以串行PLC链接继电器基地址开始,占用链接通道数个继电器单元,接下来是No.0从站,依次类推。

    13-5    全站链接方式各PLC继电器区域分配情况

链接通道数

1CH

    2CH

    3CH

    10CH

   主站

3100

3100~3101

3100~3102

3100~3109

从站No.0

3101

3102~3103

3103~3105

3110~3119

从站No.1

3102

3104-- 3105

3106~3108

3120~3129

从站No.2

3103

3106~3107

3109~3111

3130~3139

从站No.3

3104

3108~3109

3112~3114

3140~3149

从站No.4

3105

3110~3111

3115~3117

3150~3159

从站No.5

3106

3112~3113

3118~3120

3160~3169

从站No.6

3107

3114~3115

3121- 3123

3170~3179

从站No.7

3108

3116~3117

3124- 3126

3180~3189

空区域

3109~3199

3118~3199

3127~3199

3190~3199

   2)主站链接方式

    主站链接方式是主站可以获取所有从站的数据,而每一个从站只能得到主站的数据。例如,采用链接通道数为10CH的情况下,主站CP1H CPU单元将其自身的31003109CH,以同时多址的形态,向所有从站的31003109CH发送。各从站将自身的31003109CH向主站31003109CH发送,并按从站号的顺序从31103119开始存储,如图13-4所示。

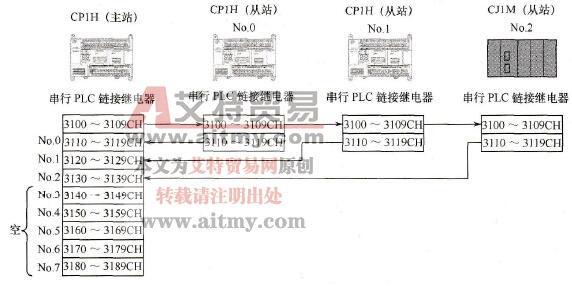

主站链接方式

    13-4    主站链接方式

    主站链接方式时,PLC主站和PLC从站的继电器区域分配情况见表13-6。从表中可以看出每台PLC使用的串行PLC链接继电器的数量与链接通道数有关,主站内的串行链接继电器的分配与全站方式一致,但是由于从站只反映主站的数据,因此其内部只使用2×链接通道数的继电器单元,其中从基地址开始的链接通道数个继电器单元用来反映主站数据,接下来的链接通道数个继电器单元用以向主站发送从站自身的数据,而且每台从站均一致。

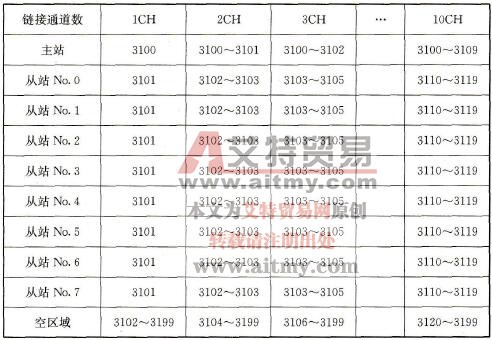

    13-6    主站链接方式各PLC继电器区域分配情况

主站链接方式各PLC继电器区域分配情况

    2.通信参数的设定

    按照表13-7分别对主站或从站在图13-1所示的PLC串口参数设置界面中对所选用的串口进行设定。两个串行端口不能同时都用作串行链接,如果有一个的串行通信模式设定为“串行PLC链接主站”或“串行PLC链接从站”时,另外一个的串行通信模式一定要设定为“串行PLC链接主站/从站”以外的模式。

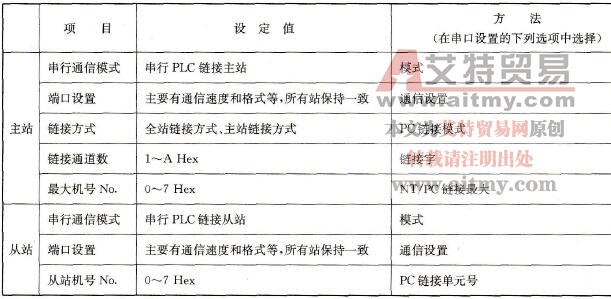

    13-7    CP1H PC link链接的通信参数设置

CP1H PC l<em></em>ink链接的通信参数设置

    3.通信线路连接

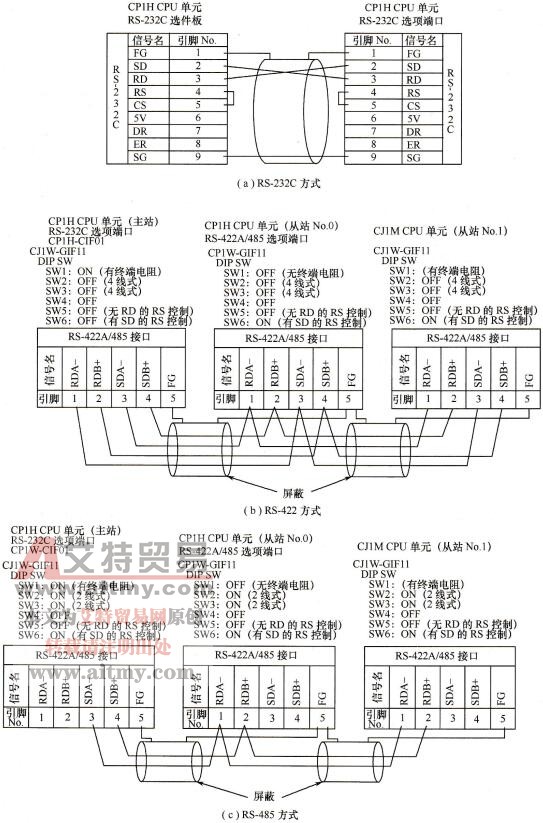

    采用RS-232C选件板连接时的线路如图13-5(a)所示,采用RS-422RS-485选件板进行连接时的线路如图13-5(b)(c)所示,此时需要注意选件板的DIP开关设置,确定选件板的工作方式及是否有终端电阻。

CP1H串行链接时的连接线路

    13-5    CP1H串行链接时的连接线路
