CP1H PLC的数字量输出单元概述

    根据不同的型号，CP1H开关量输出单元有继电器输出型和晶体管输出型，其中晶体管输出型有源型和漏型两种形式。

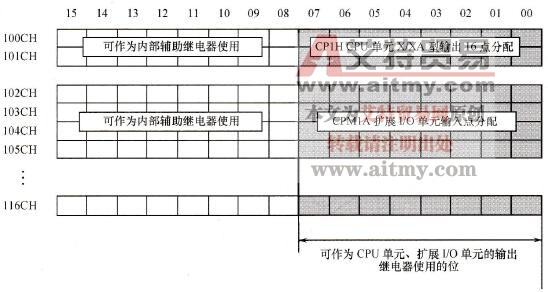

    CP1H-X/XA型CPU单元有16个内置的开关量输出，交流电源供电的为继电器输出，直流电源供电的为晶体管型。图10-8为CP1H-X/XA型CPU输出继电器的存储器分配，可以看出内置输出单元的输出继电器占用100CH的00～07位和101CH的00～07位，共计16点。102CH～116CH可用于CPMIA扩展IO单元的存储器分配。这些通道的08～15位可作为内部辅助继电器使用。

    图10-8    CP1H-X/XA型数字量输出节点的分配

    其输出端子台如图10-9所示。

    图10-9    CP1H内置数字量输出端子台

    虽然输出的公共端均标注为“COM”，但是各“COM”端在PLC内部并没有连通，每一个“COM”端有对应的输出端，在使用的时候要注意。
