CP1H-XA型PLC无协议通信的实例介绍
来源：艾特贸易2017-08-02
简介采用 CP1H PLC 的串行端口 1 向计算机以低位在先的方式发送 6 字节的数据 (D100 ～ D102) ，并以低位在先的方式接收从计算机返回的 6 字节数据，存储在 D300 ～ D302 。 梯形图如图 13-2(a) 所示
采用CP1H PLC的串行端口1向计算机以低位在先的方式发送6字节的数据(D100～D102)，并以低位在先的方式接收从计算机返回的6字节数据，存储在D300～D302。

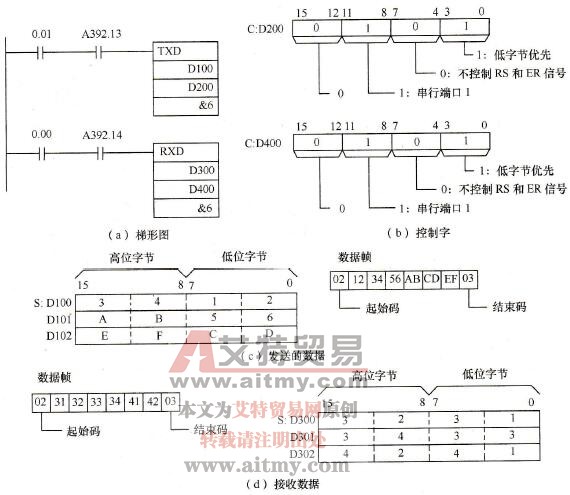

梯形图如图13-2(a)所示。图13-2 (b)、(c)和(d)给出了通信控制字以及发送和接收的数据。
图13-2 CP1H无协议通信示例
