CP1H PLC CPU单元基本结构

    CP1H系列PLC是一体化的小型PLC，主要由微处理器、RAM、闪存、输入/输出电路、外围设备接口及设备扩展接口等部分组成。其基本结构如图10-2所示。

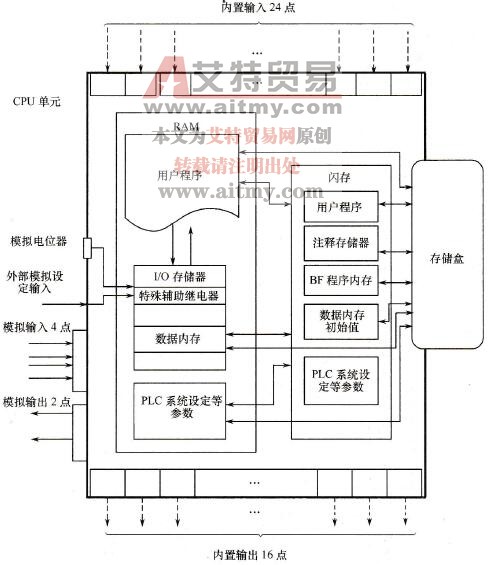

    图10-2    CP1H-XA型CPU单元基本组成

    其外型如图10-3所示。

   (1)电池盖。安装后备电池（型号：CJ1W-BAT01），用于在断电时维持CPU单元内的时钟正常运行及维持RAM中的数据（保持继电器、数据内存、计数器（标志、当前值）、PLC系统的设定等）。

   (2)工作指示LED。指示CP1H工作状态的LED见表10-3。

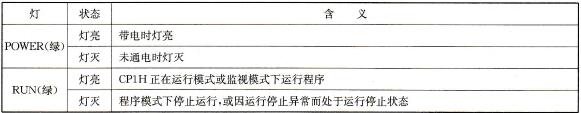

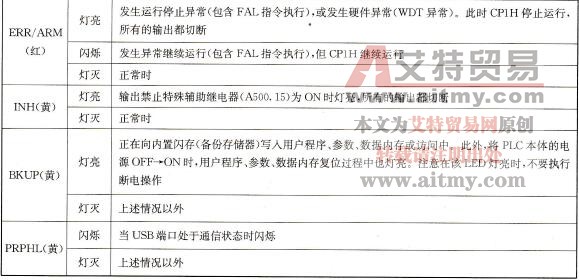

    表10-3    指示CP1H工作状态的LED

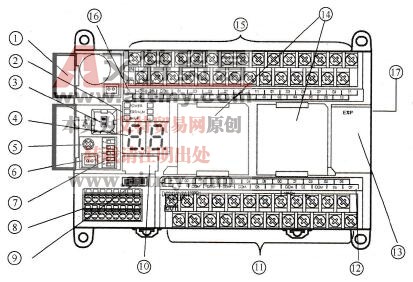

    图10-3    CP1H-XA型CPU单元基本结构

   (3)外围设备USB端口。用于同计算机连接，是编程、调试及监视的接口。

   (4)7段LED显示。在两位7段LED上显示CP1H CPU单元的异常故障代码、CPU单元与存储盒进行信息传送的进度、模拟电位器值的变更状态，还可通过编程显示用户定义的代码。

   (5)模拟电位器。通过旋转电位器，可将特殊辅助继电器(A642CH)的值在0～255范围内变化。

   (6)外部模拟设定输入连接器。施加0～10V的电压，可将A643CH的值在0～255范围内做相应变化。

   (7)拨动开关。用于完成对PLC工作方式的设定，具体见表10-4。

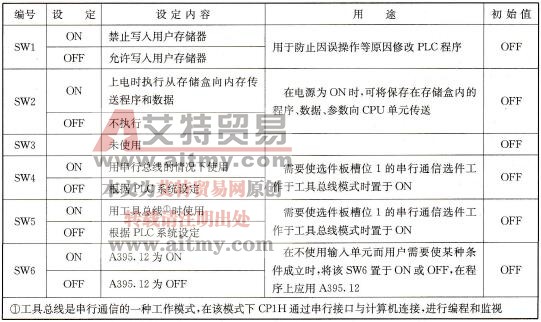

    表10-4    CP1H拨动开关功能表

   (8)内置模拟输入/输出端子。该端子仅限CP1H-XA型，用于模拟输入和模拟输出的接线。

   (9)内置模拟输入设定开关（见表10-5）。该开关仅限CP1H-XA型，用于确定模拟输入工作在电压输入模式还是电流输入模式。

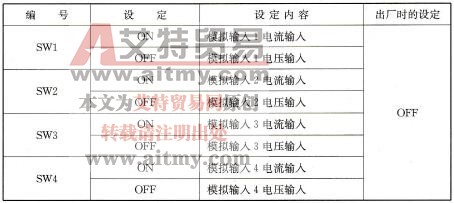

    表10-5    内置模拟输入设定开关

   (10)存储器盒槽位。安装专用存储盒CPIW-ME05M，可将CP1H CPU单元的用户程序、参数、数据内存(DM)等内容传送并保存到存储盒。

   (11)外供电源和输出端子台。可向外部传感器等设备提供DC24V，最大300mA的电源，以及内置16点输出的接线端子。

   (12)输出指示LED。输出端子的节点为ON时灯亮。

   (13)扩展I/O单元连接器。可连接CPMIA系列的扩展I/O单元及扩展单元（模拟输入/输出单元、温度传感器单元、CompoBus/S I/O连接单元、DeviceNet I/O链接单元），最多7台。

   (14)选件板槽位。用于安装RS-232C选件板（型号：CP1W-CIF01）或RS-422A/485选件板（型号：CP1W-CIF11）。

   (15)电源、接地和输入端子台。PLC供电电源接入端、安全地端子和内置24点输入的接线端子。

   (16)输入指示LED。输入端子的节点为ON时灯亮。

   (17) CJ单元适配器用连接器。位于CP1H CPU单元右侧面。需要CJ单元适配器CP1W-EXT01，可以连接CJ系列特殊I/O单元或CPU总线单元，但不能连接CJ系列的基本I/O单元。
