CP1H系列PLC的多位传送(XFRB)指令

    多位传送指令(XFRB)将源数据中指定位开始的n位传送到目标区域。其梯形图符号如图11-42所示。

    操作数区域为：

    S是源数据起始地址，其范围是CIO、WR、HR、AR(000～959)、T/C、DM、@DM、*DM。

    D是目标数据区起始地址，其范围是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM。

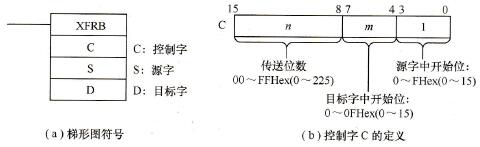

    图11-42    多位传送指令

    C是控制字，其范围是CIO、WR、HR、AR(0～959)、T/C、DR、DM、*DM。其第0～3位指定源字中的开始位，第4～7位指定目标字中的开始位，第8～15位指定传送的位数。位数n的值范围为0～FFHex或10进制&0～255。

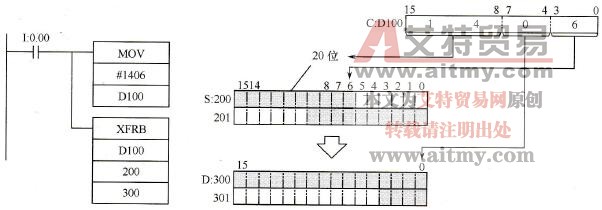

    图11-43中控制字C=#1406，在I：0.00为ON时，将从200CH的位6面向高位侧的20位数据传送到从300CH的位0面向高位侧的20位。

    图11-43    多位传送指令示例
