CP1H系列PLC的位传送(MOVB)指令

来源：艾特贸易2017-08-02

简介位传送指令将源字中指定的位传送到指定的目标字中的位。其梯形图符号如图 11-41 所示。图 11-41 位传送指令操作数区域为： S 是源字，其范围是 CIO 、 WR 、 HR 、 AR(0 ～ 959) 、 T/C 、

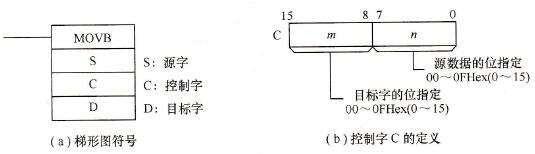

位传送指令将源字中指定的位传送到指定的目标字中的位。其梯形图符号如图11-41所示。

位传送指令

图11-41 位传送指令

操作数区域为：

S是源字，其范围是CIO、WR、HR、AR(0～959)、T/C、DR、DM、@DM、*DM、常数(# 0000～FFFF)。

D是目标字，其范围是CIO、WR、HR、AR(448～959)、T/C、DR、DM、@DM、*DM。

C是控制字，其范围是CIO、WR、HR、AR(0～959)、T/C、DR、DM、@DM、*DM、常数。其第0～7位指定源字中被传输的位，第8～15位指定目标字中的位。
