CP1H型PLC上位链接系统的通信形式

    上位机链接系统（Hostlink系统）是利用计算机与一台或多台PLC进行链接，计算机作为上位机进行控制系统的监控和管理，PLC作为下位机实施具体的分散控制，可形成一种集散控制系统。在这种方式下计算机用来监测PLC的数据区，以及控制PLC的工作情况。上位机链接的通信不但可以采用串行通信连接的方式，还可以通过网络方式进行链接。欧姆龙为上位链接系统提供了丰富的命令集，因此该方式是一种功能强大而又经济的通信方式。

   Host link协议是欧姆龙公司为了通过串行通信方式把计算机和一台或多台PLC连接而设计的，它通过在上位机和PLC间交换命令和应答实现的。通常，由上位机发送一命令给PLC，而PLC自动回送一应答信号，从而实现了PLC非主动参与情况下的通信。如果PLC有必要直接参与通信，PLC也能够发起数据传输。

    表13-8列出了CP1H型PLC在采用Host link通信方式时的通信参数设置。

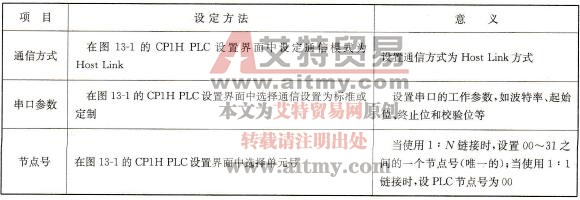

    表13-8    Host link通信方式时通信参数设置
