CP1H型PLC的NT链接

    NT链接主要用于同OMRON生产的可编程终端PT进行通信，1：1的NT链接是将PC和PLC的RS-232C口直接相连。1：N的NT链接是通过RS-422/485口电缆连接的，可实现一台PLC接多台PC。如图13-6所示。

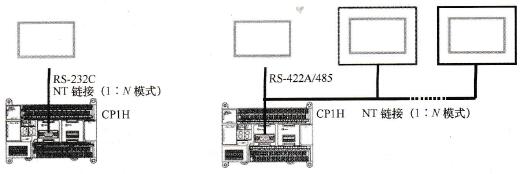

    图13-6    CP1H的NT链接方式

    采用NT链接时，由于通信设备双方均为OMRON生产的，都已经内置了标准统一的协议和软件，在使用时，只需要按照接线要求进行接线，然后对相关寄存器进行配置即可。

    使用CP1H进行NT链接时，采用CX-Programmer对PLC的串口1或2进行设定，设置参数主要有以下三项：

   (1)将串行通信模式设置为NT链接（1：N模式）；

   (2)如果有多个PT设备，则在“NT/PC链接最大”项目中设置最大节点号；

   (3)设置串行通信速度，在38400b/s和119200b/s两个中间进行选择。用CX-Programmer设定的情况下，请选择115200b/s。

   CP1H进行通信参数设定后，还需要对CPU单元前面的拨动开关进行选择。当使用串行端口1时，将SW4置为OFF，使用串行端口2时，将SW5置为OFF。
