CP1H系列PLC的输出/输出非(OUT/OUTNOT)指令
来源：艾特贸易2017-08-02
简介OUT 指令将逻辑运算处理结果写入指定的位存储器； OUTNOT 指令将逻辑运算处理结果取反后写入指定的位存储器。输出指令不能直接与左母线相连，其梯形图符号如图 11-11 所示。 OUT 、
OUT指令将逻辑运算处理结果写入指定的位存储器；OUTNOT指令将逻辑运算处理结果取反后写入指定的位存储器。输出指令不能直接与左母线相连，其梯形图符号如图11-11所示。
OUT、OUTNOT指令以位为单位操作，操作数N的范围是CIO、WR、HR、AR(448.00～959.15)和TR等。图11-12是取指令和输出指令的简单使用示例。
图11-11 OUT/OUTNOT的梯形图符号

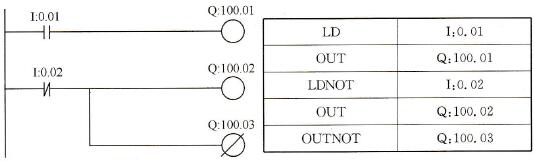

图11-12 取和输出指令的简单使用例子
