CP1H系列PLC的块与/块或(ANDLD/ORLD)指令

    ANDLD/ORLD指令分别用于串联或并联逻辑块，可以使复杂的梯形图转换成助记符程序。这两个指令无操作数。

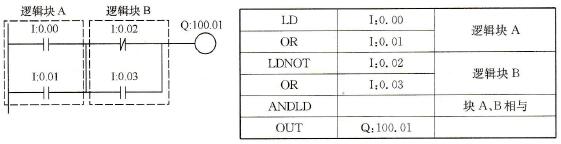

    图11-19采用ANDLD指令实现了逻辑块A和逻辑块B的串联。如果要串联3个以上的电路块时，可以采取顺次连接的形式，即先通过ANDLD指令串联2个逻辑块后，再利用该指令串联下一个逻辑块。

    图11-19    块与指令的简单例子

    图11-20采用ORLD指令实现了逻辑块A和逻辑块B的并联。如果要并联3个以上的电路块时，可以采取顺次连接的形式，即先采用ORLD指令并联2个逻辑块后，再利用ORLD指令并联下一个逻辑块。

    图11-20    块或指令的简单例子
