CP1H系列PLC的BCD到BIN转换(BIN)指令

    BCD到BIN转换指令是将源字中的4位BCD码转换成16位二进制数，并输出到结果字中。其梯形图符号和转换示例如图11-57所示。

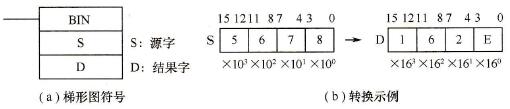

    图11-57    BCD到BIN转换指令

    操作数区域为：

    S是源字，其范围是CIO、WR、HR、AR(000~959)、T/C、DM、@DM、*DM、DR。

    D是结果字，其范围是CIO、WR、HR、AR(448~959)、T/C、DM、@DM、*DM、DR。
