CP1H系列PLC的符号比较指令

    符号比较指令与CMP指令不同，它不需要状态标志的配合，直接将输出结果参与后续电路的逻辑运算和控制，编程简单直观。而且可以进行无符号和带符号(S)两种类型的数据比较，数据长度上可以实现字（十六进制4位）比较或双字（十六进制8位）比较。

    符号比较指令以取、与和或三种形式与电路进行连接，具体如图11-46所示。

    符号比较指令有六种比较符号，分别是=、<>、<、<=、>、>=，分别用于两数据内容的相等、不等、小于、小于等于、大于和大于等于的比较。

    选项有两种类型：一种是用来区分无符号数据比较和带符号数据比较，如果是比较带符号数则加后缀“S”，无符号数比较时不需要；另一种是确定比较数据的长度，当为字类型比较时不需要，如果双字长度的数据比较则加后缀“L”。

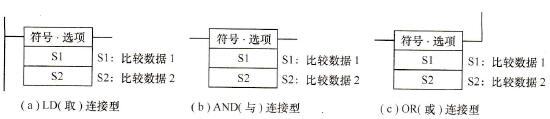

    图11-46    符号比较指令的连接类型

    S1是比较数1，S2是比较数2，它们的选取范围是CIO、WR、HR、AR、T/C、DM、*DM、@DM、DR、常数等。

    图11-47是符号比较指令“<”和“<S”使用的例子。当I：0.00为ON时，对D200和D210中的数据进行无符号比较，由于D200中存储的十六进制无符号数据8714大于D210中存储的3AIC，比较结果为假，Q：100. 00为OFF。当I：0.01为ON时，对D220和D230中的数据进行带符号比较，由于D200中存储的十六进制带符号数据8714小于D210中存储的3A1C，比较结果为真，Q：100.01为ON。
