CP1H系列PLC的循环左移1位( ROL)指令

    当指令的执行条件为ON时，对一个字的16位连带进位标志P_CY向左循环移动1位，第15位移入进位标志，进位标志的值移入字的最低位。其梯形图符号和动作示意如图11-55所示。

    操作数区域为：

    D是移位数据字，其范围是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM、DR。

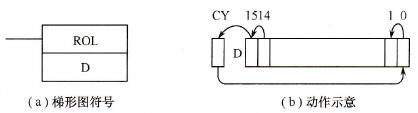

    图11-55    带进位左循环1位指令
