CP1H系列PLC的字移位(WSFT)指令

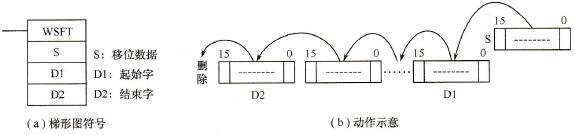

    WSFT指令以字为单位进行移位操作。当执行条件为ON时，原起始字的数据写入下一个字，依次顺移，原结束字的数据移出，并将输入的移位数据写入起始字，类似于一个队列。字移位指令的梯形图符号和动作示意如图11-53所示。

    图11-53    字移位指令

    操作数区域为：

    S是移位数据，其范围是CIO、WR、HR、AR(000～959)、T/C、DM、@DM、*DM、DR、常数(# 0000～FFFF)。

   D1是起始字，其范围是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM。

   D2是结束字，其范围是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM。

    字移位指令要求起始字和结束字在同一数据区内，且结束字的地址应大于或等于起始字的地址。
