STEP 7编程软件CPU模拟量输出模块的参数设置

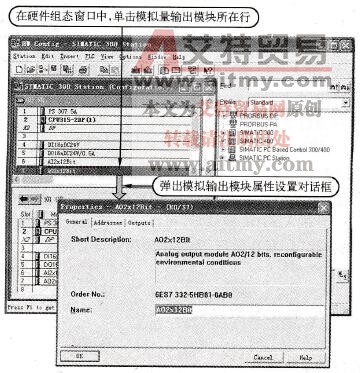

    在硬件配置的站窗口中，双击输出模块，弹出属性对话框，即可进行相应模块的参数设置，如图4-52所示。

    图4-52    模拟量输出模块的参数设置

    模拟量输出：模块需要设置下列参数。

    ①确定每一通道是否允许诊断中断。

    ②选择每一通道的输出类型为deactivated（关闭）、电压输出或电流输出。选定输出类型后，再选择输出信号的量程。

    ③CPU进入STOP时的响应：可以选择不输出电流、电压(0CV)或保持最后的输出(KLV)。
