CP1H系列PLC的移位寄存器(SFT)指令

    移位寄存器指令SFT类似于一个串行移位寄存器。在移位信号的上升沿，SFT指令将参与移位的字的数据依次向高位移动1位，最高位的值溢出，并采集数据输入信号将其放置在最低位。其梯形图符号如图11-52所示。

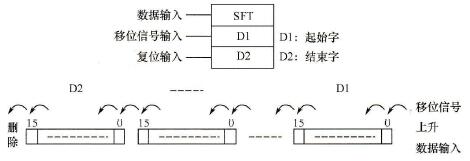

    图11-52    移位寄存器指令

    操作数区域为：

   D1是起始字，其范围是CIO、WR、HR、AR(448～959)。

   D2是结束字，其范围是CIO、WR、HR、AR(448～959)。

   SFT指令要求参与移位的字必须是相同类型，移位寄存器包括起始字到结束字及之间的所有字，而且结束字的地址应大于或等于起始字的地址。当复位端为ON时，所有的移位寄存器的数据将清零。
