STEP 7编程软件CPU数字量输出模块的参数设置

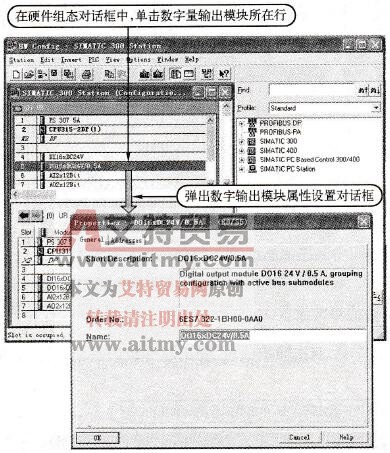

    在硬件配置的站窗口中，双击机架中的数字量输入模块DI16×DC 24 V(订货号为6ES7421-7BH00-0 AB0)，出现如图4-50所示的数字量输出模块的参数设置对话框，即可进行相应模块的参数设置。

    图4-50    数字量输出模块的参数设置对话框

    单击输出选项卡的诊断中断复选项，可以设置是否产生诊断中断。

    在“诊断”区，可以逐点设置是否有下列的诊断功能：断线、丢失负载电压L+、对M点短路和对L+点短路。

    对CPU STOP模式的响应下拉式列表框用来选择CPU进入STOP模式时，模块各输出点的处理方式。如果选择保持前一个有效的值，CPU进入STOP模式后，模块将保持最后的输出值。

    如果选择替换值，CPU进入STOP模式后，可以使各输出点分别输出“0”或“1”。可在对话框下面的替代值区的替代“1”所在的行，为每个输出点设置替换值。复选框内出现“√”表示替代值为“1”，反之为“0”。
