CP1H系列PLC的4→16/8→256译码(MLPX)指令

    译码器指令根据控制字的设定可以实现4→16译码或8→256译码，其梯形图符号如图11-59所示。当执行条件为ON时，按照控制字所确定的译码方式、起始字和译码数目对源字中指定的数字进行译码，将目标字相应位置ON。

    图11-59    译码器指令梯形图符号

    操作数区域为：

    S是源字，其范围是CIO、WR、HR、AR、T/C、DM、@DM、*DM、DR。

    C是控制字，其范围是CIO、WR、HR、AR、T/C、DM、@DM、*DM、DR。

    D是结果字，其范围是CIO、WR、HR、AR( 448～959)、T/C、DM、@DM、*DM。

    4→16译码把源字分成4组4位二进制数，然后将一组4位二进制数转化为十进制数0～15，再根据十进制数将目标字中相应位设置为ON，其他位置为OFF。最多可译码4个字，在译码4个字时，目标字占用的地址为D～D+3。8→256译码把源字中两组8位二进制数转化为0～255，然后将目标字中与该数字相应的位设置为ON，其他位置为OFF。最多可译码两组通道，占用的地址为D～D+15、D+16～D+31。源字的格式和控制字的格式如图11-60所示。

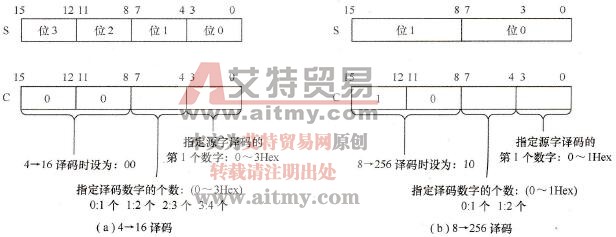

    图11-60    译码器指令的源字和控制字格式

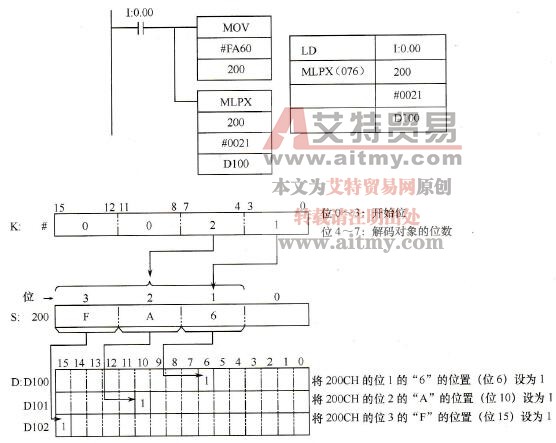

    图11-61是4→16译码器指令的例子，源字200CH中为#FA60，控制字设置为#0021，表示对从源字的位1（第2组4位二进制数）开始译码，共译码3个，也即将“F”、“A”和“6”进行译码。将D100的位6、D101的位10、D102的位15置为ON。

    图11-61    4→16译码器指令示例
