CP1H系列PLC的时刻比较指令

    时刻比较指令以BCD码格式比较两个时刻数据，比较结果为真时，连接到下一段电路，并将比较结果反映到状态标志（=、<>、<、<=、>、>=）中。时刻比较指令以取、与和或三种形式与电路进行连接，具体如图11-49所示。

    图11-49    时刻比较指令的连接类型

    时刻比较指令有六种比较符号，分别是=DT、<>DT、<DT、<=DT、>DT、>=DT，分别用于两数据内容的相等、不等、小于、小于等于、大于和大于等于的比较。

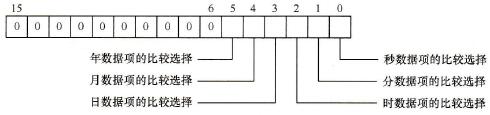

    指令中C是控制数据，用来确定时刻数据的比较内容，如确定对两时刻数据的年、月、日、时、分、秒中的某一项或几项进行比较。如图11-50所示，控制数据C中从第5位到0位分别对应年、月、日、时、分、秒的选择，如果对应位为O则选择该项，若为1则不选。如果全为1，则不执行指令。

    控制数据C的区域范围可以是CIO、WR、HR、AR、T/C、DM、常数等。

    图11-50    时刻比较指令的控制数据格式

   S1是现在时刻数据的低位通道编号，S2是比较时刻数据的低位通道编号，其区域范围可以是CIO、WR、HR、AR、T/C、DM、*DM、@DM等。时刻数据的存放格式见表11-7。

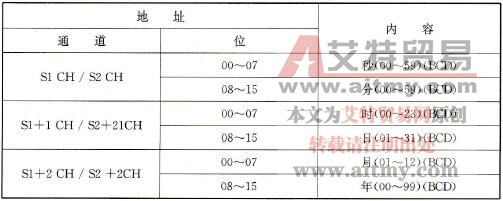

    表11-7    时刻数据存放格式

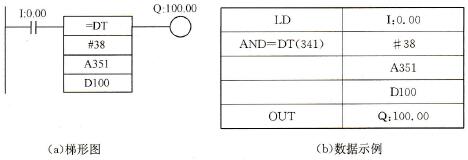

    图11-51是时刻比较指令的使用示例，实现将PLC的当前时刻数据与16时30分0秒进行比较。控制数据C=38H，指定该指令比较两个时刻数据的时、分、秒项，D100～D102存储设定的时刻数据，D100=#3000，D101=#16。当I：0.00为ON时，且时刻为16时30分0秒时，将Q：100. 00置于ON。

    图11-51    时刻比较指令应用例
