STEP 7编程软件CPU数字量输入模块的参数设置

    I/O模块的参数设置必须在CPU处于STOP模式下进行。设置完所有的参数后，下载到CPU中。当CPU从STOP模式转换为RUN模式时，CPU将参数传送到每个模块。

    参数分为静态参数和动态参数，可以在STOP模式下设置动态参数和静态参数，通过系统功能SFC，可以修改当前用户程序中的动态参数。但是在CPU以RUN模式进入STOP模式，然后又返回RUN模式后，将重新使用STEP 7设定的参数。

    在SIMATIC管理器中，选中某个S7-400站，双击右边窗口中的“硬件”图标，进入HW Config界面。双击机架中的数字量输入模块DI16×DC 24 V(订货号为6ES7 421-7BH00-0AB0)，出现如图4-49所示的数字量输入模块的参数设置对话框，即可进行相应模块的参数设置。

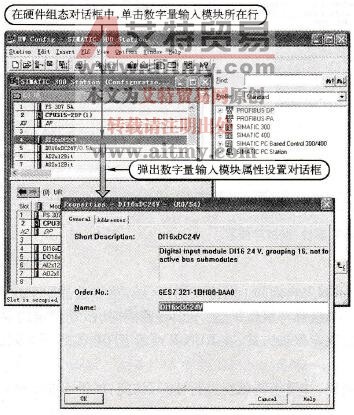

    图4-49    数字量输入模块的参数设置对话框

    单击如图4-49所示的Addresses（地址）选项卡，可以修改模块的起始地址。如果要将地址范围分配给某个过程映像分区，可用Process Image（过程映像）下拉式列表选择过程映像分区。
