CP1H系列PLC的BIN到BCD转换(BCD)指令

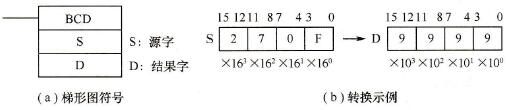

    BIN到BCD转换指令是将源字中的16位二进制数转换成4位的BCD码，并输出到结果字中。其梯形图符号和转换示例如图11-58所示。

    图11-58    BIN到BCD转换指令

    操作数区域为：

    S是源字，其范围是CIO、WR、HR、AR(000～959)、TC/、DM、@DM、*DM、DR。

    D是结果字，其范围是CIO、WR、HR、AR(448～959)、T/C、DM、@DM、*DM、DR。

    使用BCD指令时需要注意，当源字的值大于270FH时，转换结果将大于9999，此时指令不执行，结果字的内容不发生变化。
