STEP 7编程软件CPU保护级别的选择

来源:艾特贸易2017-08-07

简介在如图 4-41 所示 CPU 属性对话框中,单击 Projection (保护级别)选项卡,进入保护级别的选择窗口,如图 4-47 和图 4-48 所示。 图4-41 在硬件组态界面打开模块属性设置窗口及CPU属性设置

    在如图4-41所示CPU属性对话框中,单击Projection(保护级别)选项卡,进入保护级别的选择窗口,如图4-47和图4-48所示。

在硬件组态界面打开模块属性设置窗口及CPU属性设置对话框

    图4-41    在硬件组态界面打开模块属性设置窗口及CPU属性设置对话框

设置CPU属性:保持存储器

    4-47    设置CPU属性:保持存储器

设置CPU属性:保护

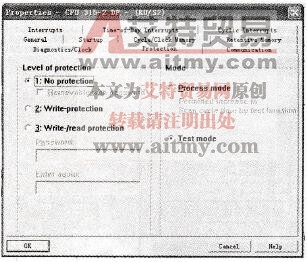

    4-48    设置CPU属性:保护

   (1)保护级别

    在图4-47Level ofProtection(保持级别)区域,可以选择3个保护级别。在这里可以设置不同的保护级别。当选择一级保护,而不设置密码时,CPU设定的保持特性为:根据CPU模块上的模式选择开关决定保护方式,在RUN-P或者STOP模式下无限制,在RUN模式下只能读不能写。

    如果设置了访问密码,知道密码就能进行读/写访问;如果不知道密码,则有以下3个保护等级限制。

    ①第1级为NoProtection(默认级别)。根据CPU模块上的模式选择开关决定保护方式,在RUN-P或者STOP模式下无限制,在RUN模式下只能读不能写。

    ②第2级为WriteProtection(写保护)。不管模式开关在何位置,都只能读。

    ③第3级为Write/ReadProtection(读/写保护)。不管模式开关在何位置,禁止任何读/写操作。

   (2) Mode操作模式

    分为Processmode(过程模式)和Test mode测试模式,在测试模式下,可以具有所有测试功能。
