STEP 7编程软件CPU保持存储区的设置

    在电源断电或CPU从RUN模式进入STOP模式后，其内容保持不变的存储区称为保持存储区。CPU安装了后备电池后，在用户程序中的数据块总是被保持的。

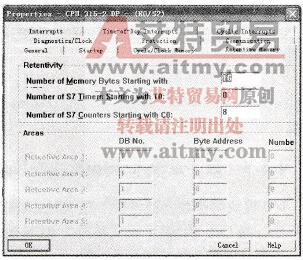

    在如图4-41所示CPU属性对话框中，单击RetentiveMemory（保持存储器）选项卡，进入保持存储器窗口，如图4-46所示。图4-46中的Number of Memory Bytes Starting with MB0、Number of S7Timers Starting with T0和Number of S7 Counters Starting with C0分别用来设置从MB0、T0和C0开始的需要断电保持的存储器字节数、定时器和计数器的个数，设置的范围与CPU的型号有关，如设置超限，将会给出提示。

    图4-41    在硬件组态界面打开模块属性设置窗口及CPU属性设置对话框

    图4-46    实时同步的设置

    ①工作存储器、定时器和计数器的保持。可以分别指定从MB0、T0和C0开始，需要保持的位存储区、定时器和计数器的数目。具体的CPU最多可以保持的存储区可查看相关手册。

    例如，在以MB0开始的存储器字节数中填入“16”，则当系统掉电后再通电，或从STOP模式转变为RUN时，MB0~MB15这16个字节的内容将保持原先的状态，而没有设置为保持存储器的区域将被初始化为0。

    ②数据块的保持。在这里可以定义需要保持的数据块中的某些区域。对于具有后备电池的CPU来说，DB中的数据总是保持的，无需在这里进行设置。当CPU没有后备电池时，这些设置才生效。
