STEP 7编程软件CPU系统诊断参与实时时钟的设置

    (1)系统诊断参数的设置

    系统诊断是指对系统中出现的故障进行识别、评估和作出相应的响应，并保存诊断的结果。通过系统诊断可以发现用户程序的错误、模块的故障和传感器、执行器的故障等。

    在如图4-41所示CPU属性对话框中，单击Diagnastics/Clock（诊断/时钟）选项，进入诊断/时钟设置窗口，如图4-45所示。可以设置ReportCause of STOP（报告STOP模式原因）等复选项。

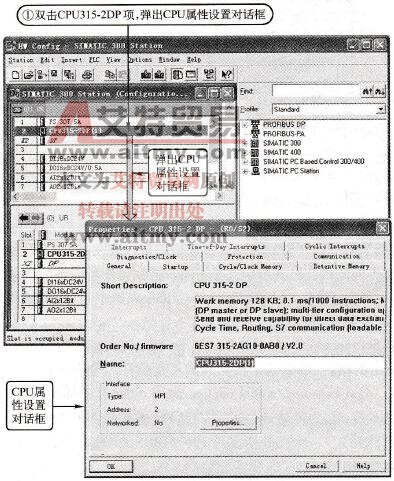

    图4-41    在硬件组态界面打开模块属性设置窗口及CPU属性设置对话框

    图4-45    设置CPU属性：诊断/时钟

   (2)实时时钟的设置

    在某些大系统（例如，电力系统）中，某一设置的故障会引起连锁反应，相继发生一系列事件，为了分析故障的起因，需要查出故障发生的顺序。为了准确地记录故障发生的顺序，系统中各计算机的实时时钟必须定期作同步调整。

    可以用下面3种方法使实时时钟同步如图4-45所示，即In thePLC（在PLC内部）、On MPI（通过MPI接口的外部同步）和On MFI（通过第二通信接口的外部同步）。每个设置方法有3个选项：As master是指用该CPU模块的实时时钟作为标准时钟，去同步别的时钟；As slave是指该时钟被别的时钟同步；None为不同步。

   Time Intervals（时间间隔）是时钟同步的周期，从1 s~24 h，一共有7个选项可供选择。

   Correction Factor(校正因子)是对每24 h时钟误差时间的补偿（以ms为单位），可以指定补偿值为正或负，例如，当实时时钟每24 h慢3s时，校正因子应为+3000 ms。
