STEP 7编程软件CPU的Startup（启动特性设置）

    在如图4-41所示CPU属性对话框中，单击Startup（启动）选项卡，设置启动特性，其参数设置对话框如图4 -42所示。

    图4-41    在硬件组态界面打开模块属性设置窗口及CPU属性设置对话框

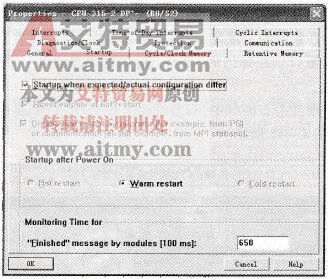

    图4-42    启动选项卡参数设置对话框

    用鼠标单击某小正方形的复选框，框中出现一个，表示选中（激活）了该选项，再单击一下，消失，表示没有选中该选项，该选项被禁止。

   Statup when expected/actual configuration differ(在期望/实际配置不一致时启动)复选项的意思是当预置组态与实际组态不符时启动。预置组态是装载在CPU中的设置组态（系统数据块在STEP 7硬件组态界面的组态）；实际组态是可编程控制器中的组态（实际硬件机架上的组态）。

    当Startup whenexpected/actual configuration differ未选中时，出现软件组态的模块与实际机架上的模块不符，不会启动。

    如果没有选中Startupwhen expected/actual configuration differ复选项，并且至少一个模块没有插在组态时指定的槽位，或者某个槽插入的不是组态的模块，CPU将进入STOP模式。

    当选中Startupwhen expected/actual configuration differ复选项时，尽管软件组态的模块与实际机架上的模块不符，也会启动。也就是说，CPU不检查I/O组态（包括中央或分布式模块、中央机架和DP从站）。一个例外情况是PROFIBUS DP接口模块，由于在CPU附近连接，必须严格插入该类型的组态模块，这样才能启动CPU。

   S7-400可以在Starup after Power On（通电后启动）区域选择单选项Hot restart（热启动）、Warm restart（暖启动）和Cold restart（冷启动）。S7-300只能暖启动。与热启动有关的设置只能用于S7-400。S7-400热启动时，如果超过设置的热启动的时间，CPU不能热启动。

    电源接通后，CPU等待所有被组态的模块发出准备就续消息的时间如果超过通过模块“已完成”消息的时间，表明实际的硬件系统不同于组态的系统。该时间的设置范围为1~650，单位为100 ms，默认值为650。如果超过了上述的设置时间，CPU按“在期望/实际配置不一致时启动”的设置进行处理。

   S7系列PLC有3种启动方式（其中大多数S7-300系列的CPU只有暖启动）。

    ①暖启动：启动时过程映像和不保持的定时器、计数器及标志存储器被清除，CPU会自动调用OB100一次，然后开始循环执行OB1。

    ②冷启动：启动时所有存储器被清除，CPU会自动调用OB102一次，然后开始循环执行OB1。

    ③热启动：启动时所有存储器保持，CPU会自动调用OB101一次，然后开始循环执行OB1。
