编程软件STEP 7的硬件组态举例

    对站对象组态时，首先从硬件目录窗口中选择一个机架，S7-300应选硬件目录窗口中的文件夹\SIMATIC 300 \RACK-300中的导轨(Rail)，如图4-38所示。

    在硬件目录中选择需要的模块，将它们安排在机器中指定的槽位上。

   S7-300中央机架(Slot 0)的电源模块占用1号槽，CPU模块占用2号槽，3号槽用于接口模块（或不用），4~11号槽用于其他模块。配置S7-300硬件模块的方法如图4-39所示。

    图4-39    配置S7-300硬件模块的方法

    以在1号槽配置电源模块为例，首先选中1号槽，即用鼠标单击左边0号中央机架UR的1号槽（表格中的第1行），使该行的显示内容反色，背景变为深蓝色。然后在右边硬件目录窗口中选择文件夹SIATIC 300 \PS 300，目录窗口下面的灰色小窗口中将会出现选中的电源模块的订货号和详细的信息。

    用鼠标双击目录窗口中的PS307 5A，1号槽所在的行将会出现PS 307 5A，该电源模块就被配置到1号槽了。可以用删除键删除已生成的模块。

    也可以用鼠标左键单击并按住右边硬件目录窗口中选中的模块，将它“拖”到左边窗口中指定的行，然后放开鼠标左键，该模块就被配置到指定的槽了。

    用同样的方法，在文件夹\SIATIC300\CPU-300中选择CPU 313C-2DP模块，并将后者配置到2号槽。由于没有接口模块，因此3号槽空置。在4号槽配置16点DC 24V数字量输入模块( DI)，在5号槽配置16点继电器输出模块(SM)。

    双击左边机架中的某一模块，打开该模块的属性窗口后，可以设置该模块的属性。硬件设置结束后应将它保存和下载到CPU中。

   STEP 7根据模块在组态表中的位置（即模块的槽位）自动地安排模块的默认地址。例如，图4-39中的数字量输入模块的地址为IB0和IB1，数字量输出模块的地址为QB4和QB5。用户可以修改默认的模块地址。

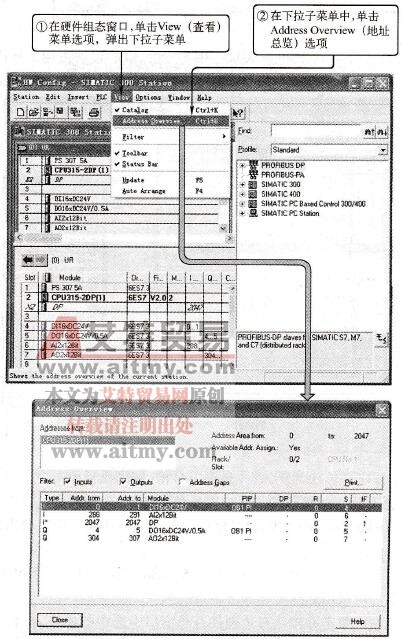

    在硬件组态窗口（如图4-39所示）执行菜单命令VieW→AddressQverview（地址总览）或单击工具条中的“地址总览”快捷按钮，在“地址总览”窗口中将会列出各I/O模块所在的机架号(R)和插槽号(S)，以及模块的起始地址和结束地址，如图4-40所示。

    图4-40    各I/O模块所在的机架号(R)和插槽号(S)及模块的起始地址和结束地址

    执行Station（站点）→Save（保存）菜单命令，可以保存当前的组态。执行Station（站点）→Save and Compile（保存与编译），在保存组态和编译的同时，把组态和设置的参数自动保存到生成的系统数据块( SDB)中。
