编程软件STEP 7的直接（手动）创建项目的硬件组

    (1)插入SIMATIC 300/400工作站

    在项目中，工作站代表了PLC的硬件结构，并包含有用于组态和给各模块进行参数分配的数据。

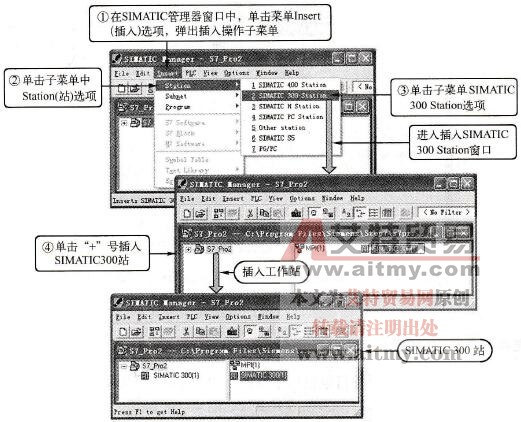

    使用“新建项目”向导创建的新项目S7_Pro1（如图4-26所示）中已经包含有一个站，可以跳过这一步。而对于直接（手动）创建的项目S7_Pro2（如图4-27所示）中则不包含任何站，对于这种情况，可以执行在图4-27中的菜单命令Insert→Station→SIMATIC 300 Station，插入一个SIMATIC 300工作站，如图4-36所示。当然也可以选择插入SIMATIC 400工作站等。新建工作站可使用预定义的名称，如SIMATIC 300(1)、SIMATIC 300(2)等，也可以使用自定义名称。

    图4-36    插入SIMATIC 300工作站

   (2)直接（手动）创建项目的硬件组态

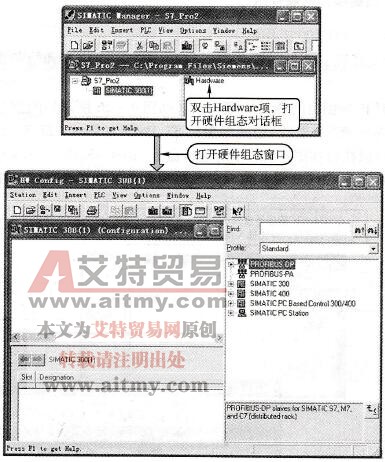

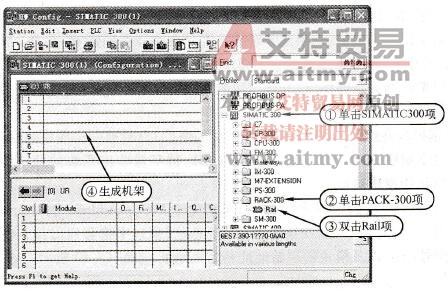

    在图4-36中，单击左窗口中的SIMATIC300（工作站）图标，单击右窗口时将出现（硬件）图标，如图4 -37所示，双击右窗口中的（硬件）图标，打开硬件组态窗口，如图4-37所示，由于在新项目生成时未选择CPU型号，因此进入硬件组态窗口时未生成中央机架和插入CPU模块。为此，在硬件组态窗口中，在硬件目录列表中选择SIMATIC 300→RACK-300→Rail命令，将机架(Rail)拖放到硬件组态窗口，如图4-38所示。会在硬件组态窗口中增加一个新的机架。在硬件组态时，机架用组态表表示。

    图4-37    打开新插入SIMATIC 300工作站的硬件组态窗口

    图4-38    生成机架窗口

    以下与使用“新建项目”向导创建项目的硬件组态操作步骤相同。
