PLC程序的结构化编程技术方法

    结构化编程是对应于典型的控制要求，将过程要求中的类似或相关的任务归类，在功能或功能块中编写通用的程序块，这些程序块可以反复被调用，以控制不同的目标，形成通用的解决方案。这些的通用的程序块就称为结构，利用各种结构组成程序就称为结构化编程。可以通过不同的参数调用相同的功能或通过不同的背景数据块调用相同的功能块。结构化编程过程中通用的数据和代码可以共享，其特点是，编写通用程序块，对不同的控制任务代入不同的地址和数据，使更多的控制任务可以使用此通用程序块，因此具有很高的编程和编程调试效率，并且编程结构清晰，适合于复杂的控制任务。

    在块调用时，调用者可以是各种逻辑块，包括用户编写的组织块(OB)、FB、FC和系统提供的SFB和SFC，被调用的块是除OB1外的所有逻辑块。调用功能块时需要为其指定一个背景数据块，背景数据块在功能块调用的同时被打开，在调用结束时被关闭。

    在给功能块编程时使用的是形参，调用它时需要使用实参来为形参赋值。在一个项目中，可以多次调用同一个块，如在调用控制电动机的块时，将不同的实参赋值给形参，就可以实现对类似但不完全相同的被控对象（如直流电动机和交流电动机）的控制。

    块及子程序的调用，可以嵌套调用，即被调用的块同时还可以调用其他的块。嵌套调用的嵌套深度与CPU的型号相关。

    嵌套调用的深度同时还与局部数据堆栈（L堆栈）有关。每个OB需要至少20 B的L内存。当块A调用块B时，块A的临时变量将被压入L堆栈进行现场保护。

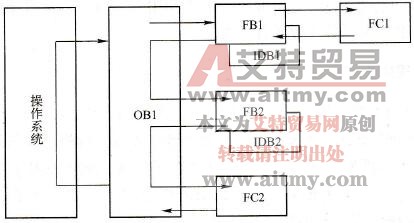

    在图5-1中，OB1调用FB1，FB1调用FC1，应按下面的顺序创建块：FC1→FB1，其背景数据块→OB1，即编程时被调用的块必须已经存在。

    图5-1    块调用的分层结构
