1.设定输入通道
模拟I/O单元只对指定了输入的信号进行转换。例如,若要输入1和输入2工作,就需要把图8-5所示的DM(m)中的第5位和第4位置1。
图8-5 指定输入信号
2.设定输入信号范围

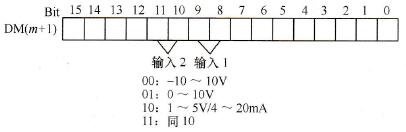

输入信号范围可以按照需要设置,如图8-6所示。
图8-6 设置信号范围
设定输入信号范围之后,一定要PLC重新上电后,设定的内容才有效,也可以利用重启动位使设置有效。
3.读转换值
输入模拟量的转换值存储在IR区的n+5字和n+6字中。其中n+5是输入1的转换值,n+6是输入2的转换值。
【例1】模拟量单元MAD01的单元号为#0,将输入1的转换内容传输到DM0001单元的梯形图如图8-7所示。
图8-7 将输入1的转换内容传输到DM0001单元的梯形图
【例2】将两个输入的转换值送到DM0001和DM0002单元。该例需要使用块传输指令,结果如图8-8所示。
图8-8 两个输入转换值传输到DM0001和DM0002单元的梯形图
